一、電解槽溫度熱像檢測報警系統的必要性
我公司高速銀電解槽和金電解槽是大電流電解設備，前期銀電解槽已出現過陽極發熱冒煙險情險兆，存在重大安全隱患 。現有人工巡查方式不能保證24小時全時間段全方位監控，特別是夜班期間電解槽的安全生產。因此需要采用科學有效的監測方式方法提高電解設備的安全管理。
二、溫度熱像檢測報警系統方案
1、高速銀電解槽溫度熱像檢測報警系統方案

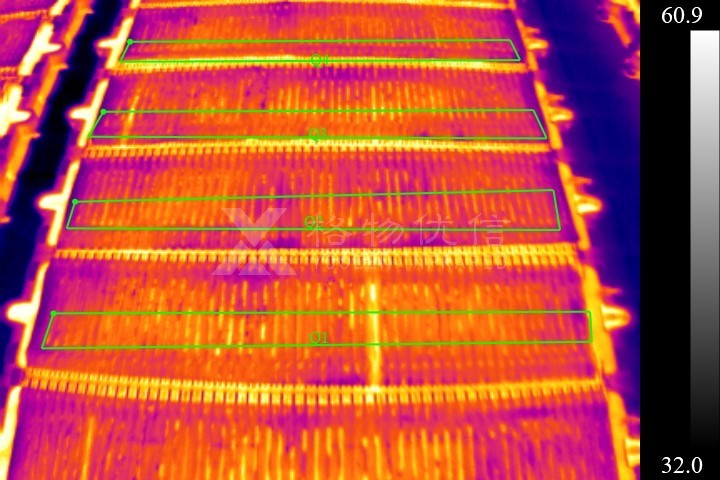

1.1.根據現場的要求，客戶希望通過使在線用熱像儀對電解槽的溫度分布情況進行連續性監控，如果溫度超過用戶設定的上限和下限，可分別進行報警（報警功能需要與電腦進行連接后實現）。同時也要求熱像儀能輸出或分流模擬視頻信號，一路信號連接到現場的大屏顯示器上面方便的看清楚電解槽內的溫度分布，一路信號分流至中控室或辦公室進行實時監測。該在線熱像系統在日常，只進行監控，工作人員在監控室即可觀察到所監控位置的熱圖。設置的報警可實現出現超溫異常情況時，觸發電腦做記錄（正常時不記錄，節省電腦容量）。該系統亦可在黑暗環境中使用，即使完全黑暗也不會受到任何影響。

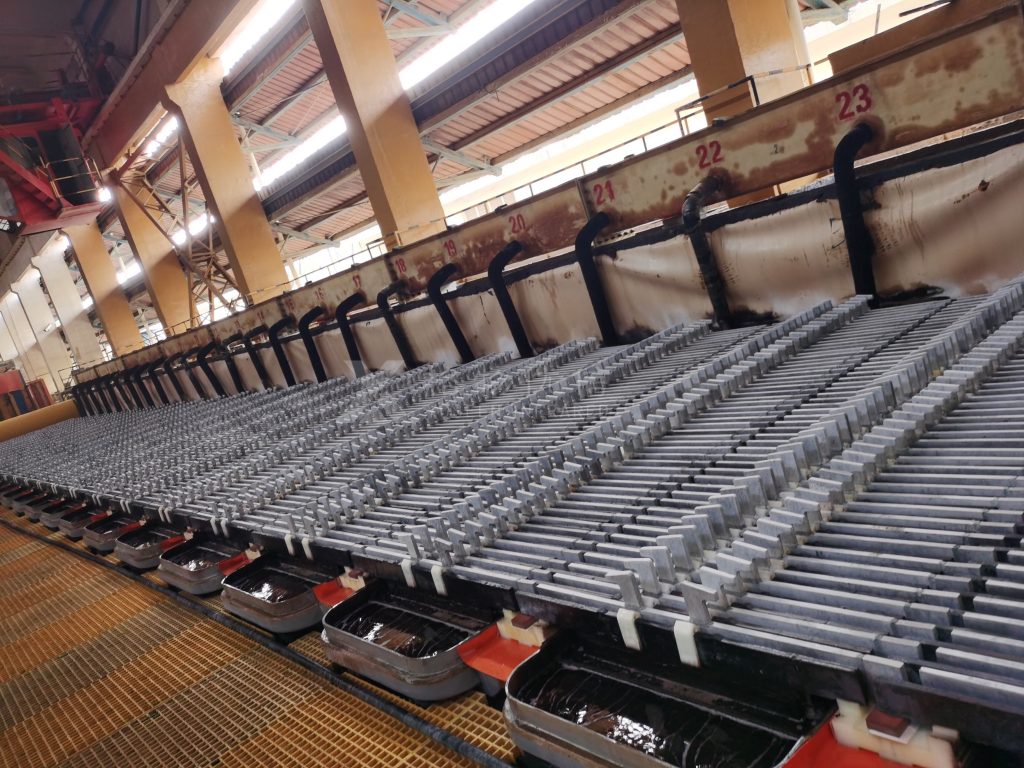

工廠的現場情況及選型建議：
1.裝在電解槽上方，考慮到電解液是腐蝕性液體，選取盡量遠離液面高度合適的位置。
2.在線熱像儀安裝在遠離槽體 5 米左右的位置，既要考慮到日常維護的方便性、生產對儀器的安全性影響、也需要考慮到能完全覆蓋電解槽區域，不能有遺漏。
3.考慮到生產現場的灰塵和電解液對熱像儀機身的影響，對熱像儀配備一個防塵罩，但是由于鏡頭前端的視場不能阻擋，平時還是要定期對鏡頭進行檢查和維護。
4.電解槽內導電板的最高溫度為 70 度左右。可以實現高低溫報警。
