雙光T型云臺熱像儀（小）

Yoseen T 型云臺(小)熱像儀DS-TS1是集高穩定性紅外熱像儀、高清可見光網絡攝像機、高性能智能云臺于一體的在線式測溫型紅外熱像儀。設備測溫準確，圖像清晰，運行穩定，IP 防護等級達到 IP66，可適用于高速公路監測、邊防檢查、電力監測、安防監測、巡檢機器人等多種應用場合，全天候守護您的資產安全

功能特性
通用參數
其他參數
應用軟件

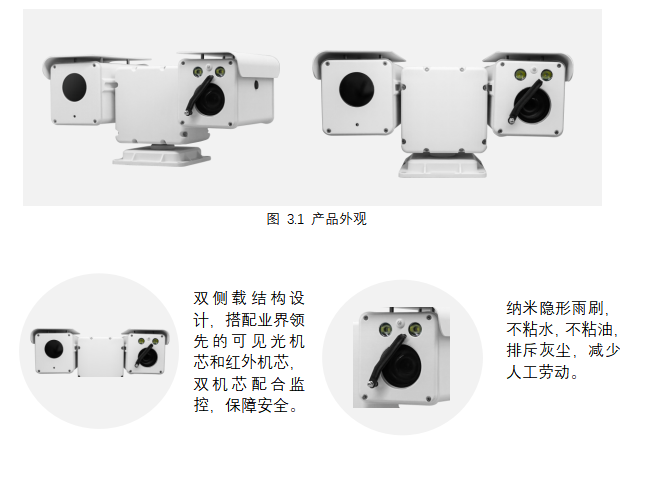

Yoseen T 型云臺(小)熱像儀采用鋁合金材料制造，搭配雙側載結構設計，雙光路均有防護透鏡，其中紅外用鍺透鏡片，具有良好的屏蔽和散熱作用，可見光帶納米隱形雨刷，不沾油，不沾水，排斥灰塵；熱成像組件可對關鍵設備的溫度變化進行實時監測；可見光攝像機可呈現高清的現場情景；高精度云臺保證熱像儀運行平穩，適應惡劣環境，支持自動巡航模式，自動報警；單網線同時傳輸紅外溫度和可見光圖像，支持各類 NVR，網絡帶寬占用低，組網靈活；支持各類報警、安全、設備運行狀態記錄；配有功能豐富的終端軟件和簡單易用的 SDK 包，助力用戶便捷實現復雜業務應用，滿足用戶差異化的應用需求。

YoseenT 型云臺(小)熱像儀廣泛應用于高速公路監測、邊防檢查、安防監測、機器人巡檢等應用場景，可適用于廠房火源監測、倉庫防火監測、邊境安全監測、電力設備監測等。

?產品參數

型號	DS-TS1 系列
探測器
類型	非制冷焦平面微測熱輻射計
像元尺寸	17μm
分辨率	640480? ? ? ? ? ? ? ? ? ?640512? ? ? ? ? ? ? ? ? 384*388
幀頻	30HZ? ? ? ? ? ? ? ? ? ? ? ? 50HZ? ? ? ? ? ? ? ? ? ? ? ?50HZ
熱靈敏度	≤50mk@25℃
工作波段	8-14μm
鏡頭焦距	10mm、17mm 等多種鏡頭（可定制）
可見光參數
分辨率		200萬像素
傳感器類型		1/2.8″ Progressive Scan CMOS
鏡頭		默認 25 倍光學變焦
水平視場角		57.6°～2.5°（廣角-望遠）
近攝距		100mm～1500mm（廣角-望遠）
業務功能		支持 WEB 配置，支持 OSD；支持實時視頻傳輸，支持后端存儲回放；支持 JPG 抓圖，視頻錄制；支持統一客戶端遠程監測
智能云臺
云臺控制	支持自主平臺軟件，RS485 控制
云臺通信接口	網絡輸出
云臺指令控制	云臺運動方向、角度、速度、預置位、巡航掃描、上電初始動作等都可通過軟件函數接口進行指令控制
預置點	支持預置位功能，可設置預置位 200 個（范圍 1～80，131～250）
自動巡航	可設置 8 條巡航線，每條巡航線可設置 10 個預置點，預置時間可調
垂直角度	-90°（俯視）～+90°（仰視）
水平角度	360°連續旋轉，無監視盲區
垂直旋轉速度	0.01°～15°/s
水平旋轉速度	0.01°～30°/s
補光燈	支持 LED 補光燈
角度回傳	查詢回傳
測溫
測溫模式	支持全局高低溫追蹤，支持全局平均溫度、點、線、多邊形等多種測 溫模式；支持多個測溫對象的添加及其報警閾值范圍的獨立設置；支持繪制歷史溫度曲線圖
測溫精度	±2℃或±2%
測溫范圍	支持-20℃～150℃，0℃～300℃，60℃～600℃多種測溫范圍（更多測溫范圍請來電垂詢）
測溫方式	點測溫、線測溫、區域測溫
圖像
成像距離	約 20 倍焦距至無窮遠
調色板	白熱、黑熱、鐵紅、彩虹等多種調色板
圖像增強	自適應增強、手動增強、細節增強
數據
數據接口	100M網絡輸出
網絡協議	TCP/IP、HTTP、RTP、RTSP、ONVIF
單幀溫度	帶溫度信息的 JPG 或 BMP 圖片格式
溫度流	全輻射溫度信息存儲，可離線修正溫度
視頻	H.264 標準視頻格式
物理特性
外型尺寸	322192.5163mm
球體材質	鋁合金
防護等級	IP66
重量	≤4.5Kg
視窗	雙光路均有防護透鏡，其中紅外用鍺透鏡片
承載方式	雙側載
環境參數
工作溫度	-25℃～+65℃
工作濕度	非冷凝 90%±3%
存儲溫度	-40℃～+85℃
電氣接口
電源	DC24V，典型功耗＜40W@25℃
交換機	內置交換機模塊后，單網線
出線方式	云臺底蓋中心出線

客戶端
實時溫度顯示	支持
多種測溫對象	支持
告警功能	支持
錄像/拍照/回放	支持

二次開發
軟件支持	提供完善的云臺控制、可見光、紅外熱像的相關軟件或者 SDK 開發包（包含 JAVA 的開發包）

測溫范圍及鏡頭

YoseenT 型云臺(小)熱像儀測溫范圍列表

測溫范圍	測溫精度	NETD
-20~150℃	±2℃或±2%	50mK
0~300℃	±2℃或±2%	70mK
60~600℃	±2℃或±2%	50/90mK
更多測溫范圍請來電垂詢

YoseenT 型云臺(小)熱像儀鏡頭列表（以384產品為例）

焦距	視場角	角分辨率	探測距離（車輛）/m	探測距離（人）/m	識別距離（車輛）/m	識別距離（人）/m	辨認距離（車輛）/m	辨認距離（人）/m
10mm	36° x 27°	1.7mrad	902	294	225	74	113	37
17mm	21.7°x 16.4°	1.0mrad	1533	500	383	125	192	63
更多鏡頭請來電垂詢

為幫助用戶快速使用 YoseenT 型云臺(小)熱像儀產品，我司特配備 IRTool Pro專業紅外分析軟件，具有紅外溫度數據采集、顯示、記錄、分析等功能，同時具有多種紅外圖像、報警類型、測溫對象、溫度曲線的自定義設置，滿足不同用戶不同場景的應用需求。軟件可實現功能特點如下：

1) 實時顯示：可全天候?qū)崟r(shí)顯示全輻射熱像圖。可通過紅外熱圖像直觀地看到畫面中溫度分布。

2) 溫度追蹤：支持高低溫追蹤功能，自動分析熱像圖整個畫面或特定區域溫度變化趨勢，自動捕捉最高/最低溫度點，提早發現隱患區域。

3) 溫度曲線：軟件可繪制全局或特定測溫對象的實時溫度曲線，從而幫助用戶進行溫度趨勢判定。

4) 數據回放：可離線查詢及回放歷史圖像。

5) 自定義報警類型和閾值：有 5 種不同的報警類型供用戶選擇與設定。根據待測對象的溫度變化不同，分為超溫報警、高溫區間報警、低溫報警、溫度區間報警、溫度區間外報警 5 種類型。幫助用戶快速掌握待測對象的溫度變化，做到提早預警，提早處理。

6) 報警抓拍：當有報警事件發生時，軟件會自動抓拍當前監測畫面。

7) 數據存儲：監測數據、異常數據和報警信息可存儲在對應的數據文件夾中，供用戶快速調用分析，也可離線查看。

8) 網絡通信：軟件支持通過 TCP/IP 網絡協議獲取熱像圖溫度值，支持通過 RTSP協議獲取熱像儀視頻流。

9) 自動恢復：支持?jǐn)嚯娭貑⒑笞詣?dòng)恢復，包括自動重連、自動載入模板，自動保存上一次的設備連接屬性等功能。

10) 圖像調節：支持設置畫面顯示效果，包括色彩、細節對比、對比度等，滿足不同行業應用需求。

11) 測溫修正：當測溫精度出現偏移時，可手動設置溫度偏移值，修正測溫精度。
