管道輸送各種各樣的物質，包括水（熱水管、水管）、蒸汽（蒸汽管道）、石油產品（石油或天然氣）以及用于食品生產、農業、發電廠、在許多情況下，管道不僅用于運輸有問題的物質，而且還用于傳輸與被傳輸流體結合的熱能。這就是為什么管道的隔熱以及管道內任何潛在的壓力損失如此重要的原因。整個運輸系統必須完全密封，尤其是泄漏不僅會導致能源和金錢的損失，還會造成重大的環境問題。
管道是生產的重要設備，紅外熱像儀應用于檢測管道堵塞、減薄、腐蝕、滲漏等故障，從而避免對環境及人員造成傷害；也可以使用熱像儀對管道的保溫進行檢測和評估，從而減少能耗，達到節能效果。

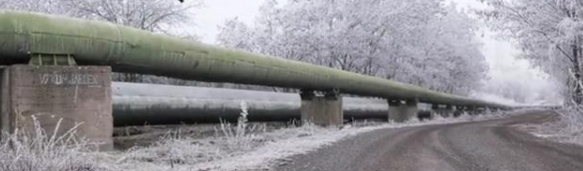

管道的航空熱成像檢查主要包括長距離管道系統，用于傳輸溫度與環境空氣溫度不同的流體。熱成像系統利用這一事實來識別和定位管道絕緣中的泄漏和缺陷。在某些情況下，甚至可以通過空中檢查來識別和定位地下管道中的泄漏。
普通相機無法檢測管道絕緣缺陷，也無法識別地下流體泄漏。通過及早發現保溫層變薄或管道套管損壞的地方，我們可以防止可能造成經濟損失和危及人和動物健康和生命的重大事故。這些缺陷可以通過熱像儀檢測，該熱像儀掃描物體產生的熱輻射。根據管道與表面的溫差，以及專業操作人員的經驗，可以快速識別隱藏的缺陷。在地下管道中，熱水泄漏會加熱地面，因此熱成像相機無需挖掘數公里的管道來檢測潛在的泄漏。
管線的積炭、減薄、裂紋；換熱器、反應器等設備爐管內漏、堵塞等故障往往肉眼無法發現，熱像儀可以檢測出細微的溫度變化，在此基礎上，我們可迅速判斷出故障。

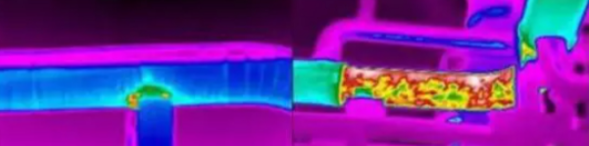

紅外熱像儀檢測管道異常的優勢：
拍攝紅外圖像，有助于識別和定位故障，從而能夠在第一時間正確的修復故障。
系統幫助顯示動態成像技術拍攝紅外熱成像圖，還同時會捕獲一幅數字照片，將其融合在一起，有助于識別和定位故障，從而能夠在第一時間正確的修復故障。
熱像儀配備了功能強大的軟件，用于存儲和分析熱圖像并生成專業報告。通過該軟件，可以對存儲在從熱像儀下載的圖像中發射率、反射溫度補償以及調色板等關鍵參數進行調節，而這些都可以在辦公室進行，提高了檢查的安全性和方便性。
在管道檢測上的具體應用：
- 管道堵塞，由于堵塞部位和其他部位熱容量不同導致溫差，這些溫差傳遞到管線外殼，就可以將紅外熱像儀應用在管道外部拍攝到故障。
- 管道內壁受磨損或是腐蝕導致減薄，其溫度會比正常部位溫度偏高，從而可以檢測出故障。
- 管道由于局部溫度波動較大導致材料熱疲勞造成裂紋、泄漏，故障處會滲漏管道內介質，如果管道內介質為低溫介質（如氨氣）或是高溫介質時，管道滲漏介質與管道外壁溫差不同，可使用紅外熱像儀拍攝到故障。
- 管道保溫脫落，其脫落處溫度偏大，可在熱像圖中清晰顯示。還可將紅外熱像儀應用于檢測管道溫度，作為保溫是否達到規定效果的判斷依據。
- 換熱器爐管堵塞或是內漏，導致?lián)Q熱效率降低，影響正常生產和造成能源浪費，可以使用熱像儀檢查出故障。
- 加熱爐或是反應器爐管在高溫高壓和腐蝕性強的環境下工作，會造成熱斑、龜裂、滲碳、氧化、熱裂、減薄等，嚴重影響其使用壽命。
