項目背景
目前廣東新興鑄管部在鐵水罐運輸過程中會出現鐵水罐燒穿的情況，鐵水包內襯與高溫鐵水、爐渣長時間接觸，受到主流沖刷和爐渣侵蝕，內襯被侵蝕不僅會降低鋼包的壽命，還會增加鋼液中夾雜物的含量，威脅員工的生命安危，破壞設備，發生安全事故，給企業造成重大財產損失。
項目實施后，在鐵水包內襯出現前期的缺陷直至完全失效會經過由點到面的逐步發展過程，在內襯出現前期剝落的狀態下，剝落點區域的溫度則會出現異常高溫，當熱成像監控到鐵水罐溫度異常升高，即可提前進行預警，減少不必要的損失甚至避免人員的傷亡。系統還能夠?qū)Ξ惓厣龍缶蔫F水罐進行視頻錄制，便于后期對事故的分析。
目標
實現鐵水罐在線7*24小時不間斷檢測，及時預警避免事故發生。
總結
廣東新興鑄管部車間成功應用鐵水罐熱成像在線預警系統后，可實現鐵水罐溫度在線7*24小時不間斷檢測，大大提高鐵水罐運輸線路的安全及高效。杜絕潛在隱患，為安全生產保駕護航。
（1）加大企業對鐵水運輸環節的管控能力，避免安全事故的發生。
（2）7*24小時不間斷檢測，如有異常溫升提前預警，為安全生產保駕護航。
（3）鐵水罐運輸過程實現全時測溫監控，是企業安全生產發展的必然趨勢。
設計原則
（1）工藝技術裝備達到國內目前的先進水平，以滿足安全生產要求；
（2）立足國內設備，裝備及技術實用可靠；
（3）在獲得最佳經濟效益的前提下，節省投資、注重整體優勢和技術的穩定可靠。
（4）鑄管鐵水罐運輸線實現監測智能化、信息化。
鐵水罐熱成像預警系統是用于對在鐵水罐體運輸過程中進行實時的溫度數據監測，該系統布置于扒渣器之前。操作過程如下：
1）設備安裝位置：兩臺熱像儀分別安裝在鐵水罐運行到扒渣器之前停留的鐵軌兩側立柱，安裝不影響現場其他設備，一臺熱像儀安裝在扒渣器處欄桿外側支架安裝。具體示意圖如下圖：
2）鐵水罐到達扒渣器位置前，通過兩側的熱成像對罐體兩側溫度進行掃描，掃描區域?yàn)閮蓚?cè)全覆蓋，如掃描出的溫度超過系統預設的溫度，系統自動在值班室進行彈屏報警，同時錄制報警前后5分鐘左右的視頻（時間可根據客戶要求設定），便于事后分析原因。
3）鐵水罐到達扒渣器位置后，通過底部的熱成像對罐體底部溫度進行掃描，掃描區域?yàn)榈撞咳采w，如掃描出的溫度超過系統預設的溫度，系統自動在值班室進行彈屏報警，同時錄制報警前后5分鐘左右的視頻（時間可根據客戶要求設定），便于事后分析原因。
4）溫度掃描完成后，軟件系統可以對錄制視頻進行保存以及設定點的溫度變化分析，視頻錄制存儲時間一般為30天。
系統功能
實時顯示：實時顯示全輻射熱圖，值班人員可查看任意位置的溫度，對異常情況進行錄制、拍照、分析，并出具專業檢測報告。
溫度追蹤：自動對熱像圖整個畫面或特定區域進行溫升趨勢分析，提早發現隱患區域。
數據抓拍：可定時采集熱成像圖片數據，便于后期分析。高溫觸發拍攝與報警：當出現溫度異常，監控后臺可及時發現，觸發報警，聲光報警模塊會發出報警聲且軟件后臺會拍攝事發過程中的圖片進行彈屏提示，后臺自動保存報警時候5min之內的錄像視頻便于事故發生后分析事故原因。
故障自診斷：當終端設備出現故障時，系統可提醒值班人員。
自定義報警閾值和等級：系統可內定義 4個不同報警閾值和等級，協助工作人員對隱患發生的緊急程度和發展態勢作出評估。
自動分類存儲：監控數據、異常數據和報警信息會自動存儲在相對應的設備數據欄目中，可快速準確的調用分析。
報表功能：可根據客戶要求定制各種報告，并可導出為 Word格式。
溫度曲線：軟件可觀測測溫對象的實時溫度曲線，從而進行趨勢判定。
產品特性
高溫型紅外熱像儀專門針對冶金、危廢、化工行業的高溫應用場合研制，搭配高穩定性紅外熱成像模組，具備網絡視頻傳輸功能。可對關鍵設備、貴重資產進行監測，有助于提前發現問題，防患于未然。可24小時進行圖像處理和測溫運算。采用安防標準接口，可直接模擬視頻輸出到監視器也可通過客戶端查看視頻監測畫面，更有多種數據保存功能，方便在線離線分析。
雙制冷型護罩采用雙層不銹鋼管和鑄鋁端蓋制成，壓縮空氣通過夾層達到冷卻效果，并在前端蓋形成風簾起到防塵作用；通入制冷水能夠更好地起到降溫的效果，為設備的正常工作提供穩定、適宜的環境。具有較好的抗腐蝕及防灰塵能力，能在高溫多塵腐蝕性氣體較多的環境中使用。雙制冷型熱像儀廣泛應用于冶金行業，如燒結、高爐、轉爐、鋼包，危廢行業如焚燒爐，化工行業如水泥回轉窯等場景，達到提高生產效率、改善工作條件、降低勞動強度的目的，全天候守護您的生產安全。
產品外觀圖
表3.1設備參數
| 型號 | SS-AC-W-X384 |
| 紅外分辨率 | 384*288 |
| 像素尺寸 | 17um |
| 幀頻 | 50Hz |
| 工作波段 | 8～14um |
| 測溫范圍 | 160℃～1600℃ |
| 數據 | |
| 單幀溫度 | 帶溫度信息的JPG圖片格式 |
| 溫度流 | 全輻射溫度信息存儲 |
| 視頻 | H.264標準視頻格式，兼容通用視頻播放軟件 |
| 電氣接口 | |
| 電源 | DC9～15V，典型功耗2.5W@25℃ |
| 模擬視頻 | NTSC/PAL |
| 以太網 | 100/1000Base，支持TCP、UDP、IP、DHCP、RTSP、ONVIF等協議，內置Web Server，兼容主流NVR產品，提供SDK開發包 |
| 串口 | RS485，支持Pelco云臺控制協議 |
| 電動鏡頭 | 支持12V電動鏡頭 |
| GPIO | 1路磁隔離輸入，1路繼電器輸出 |
| 環境參數 | |
| 工作溫度 | -10～+60℃ |
| 儲存溫度 | -40oC～+85℃ |
| 濕度 | 非冷凝10%～95% |
| 外殼防護 | IP54 |
| 抗沖擊性 | 25G |
| 抗振動性 | 2G |
| 安裝 | 1個1/4 UNC-20、4個M3螺紋安裝孔 |
紅外在線監測系統平臺軟件
平臺介紹
客戶端軟件采用C/S模式與B/S模式相結合的開發模式，包括實時、數據兩大常用功能模塊和測溫對象、設備、用戶管理、告警、錄制管理等相關基礎管理模塊。與此同時，提供組件化、標準化的Web API開放平臺接口供其他系統使用，為客戶提供強大且靈活的業務集成和數據集成能力。客戶端軟件的紅外實時畫面監測采用了業內領先的紅外圖像處理算法，使得設備展示出的紅外畫面具有更好的細節增強效果和更高的畫面可調節精準性。此外，客戶端軟件可將相關配置數據實時同步云端，在云端對數據進行管理和分析，用戶可通過云平臺自定義設置通知方式與聯系人。通過客戶端軟件與云端應用相結合實現了智能化的控制體系，為邁向工業互聯網數據智慧化決策打下堅實的基礎。

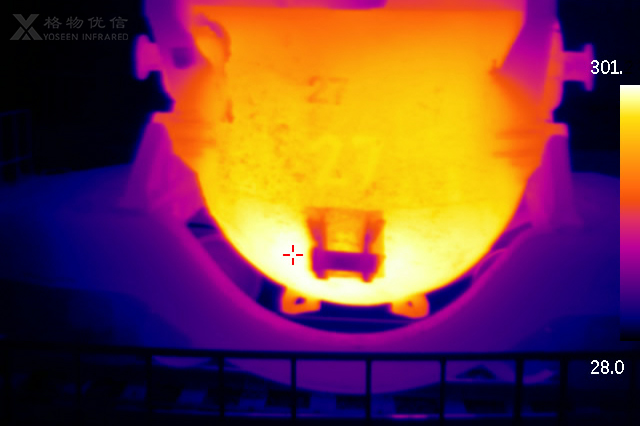

鐵水罐監測紅外熱像圖
平臺界面
具體功能與技術目標如下：
（1）在線測溫功能：所有視頻圖像可全程錄像存儲，并可以對以往的歷史圖像進行查詢和回放；
（2）獨立測溫功能：可針對鋼水柱不同高度分開設定不同的測溫區域；
（4）報警類型：分為高溫報警和溫升報警。高溫報警即被測區域超過預設值時報警，溫升報警即被測區域溫度在某一時間段內出現異常溫升時報警，具體數值可根據實際情況設定；
（5）溫度補償：設備可根據現場實際環境溫度自動進行溫度補償，以滿足不同溫度環境下的測溫需求；
（6）數據管理：對現場所測溫度實時寫入數據庫，并自動生成報表與溫度曲線，調取歷史溫度信息和報警記錄，方便于出現問題后進行故障跟蹤及事故分析；
（7）報警日志：報警記錄與圖像同步存儲系統；
（8）實時顯示全輻射熱圖：值班人員可通過鼠標測溫查看畫面任意位置的瞬時溫度，對異常情況進行錄制、拍照、分析；
（9）多設備管理：可實時查看多個設備監控畫面，自定義多畫面查看設備/模塊監測狀況；
（10）高溫追蹤：自動對熱像圖整個畫面或特定區域進行溫升趨勢分析，提早發現隱患區域；
（11）溫度曲線分析：在監測轉爐下渣的鋼水柱溫度時可實時顯示最高溫曲線，通過曲線的變化趨勢判斷是否存在異常；
（12）自動診斷：設備具有網絡中斷自動檢測恢復功能，當設備因斷電或者斷網導致工作異常，待線路正常后可自行排查問題進行恢復；
（13）遠程通知：現場搭載云平臺服務器，可第一時間將現場報警信息通過短信或公眾號的方式推送到相應人員手機上，第一時間掌握現場情況；
（14）強大兼容功能：支持多平臺開放API接口對接，平臺可兼容其他監控檢測設備，如攝像機、溫度傳感器等，真正實現系統化管理；
（15）用戶權限管理：可針對不同用戶群體開放不同使用權限。
平臺界面
云平臺目前主要針對以下需求點：
（1）支持企業中部門、人員、角色管理；
（2）支持報警規則的添加、報警模板的添加、報警聯系人的添加、報警推送的添加、報警記錄查看；
（3）財務管理支持賬戶線下交易、線上購買增值服務及索取發票功能；
（4）支持云平臺綁定多款軟件，進行數據同步；
（5）支持短信通知、微信通知、郵箱通知等實時告警服務。
平臺首頁
報警聯系人界面
報警記錄界面
遠程消息推送
（1）微信推送報警信息—關注格物優信熱像儀專家即刻接收報警信息推送。
?公眾號消息推送
（2）短信推送報警信息。
短息推送
