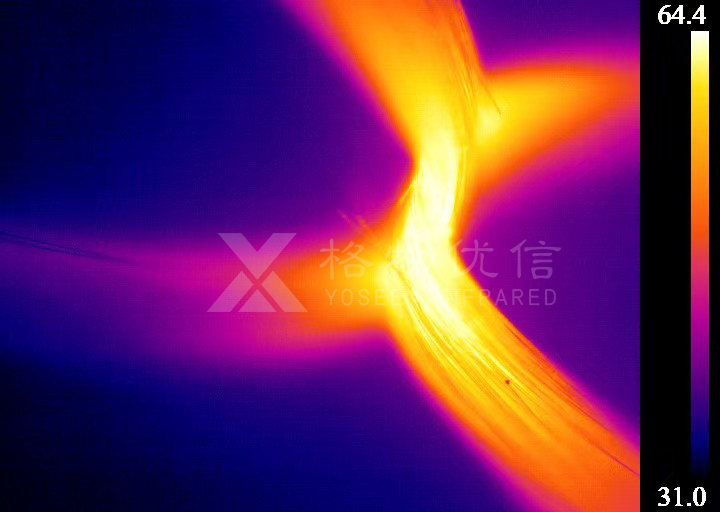

聚酯纖維的熔斷過程涉及熱傳導(dǎo)、相變及材料斷裂行為，紅外熱像儀通過非接觸式、高精度的熱場(chǎng)監(jiān)測(cè)，可為熔斷機(jī)理分析、工藝優(yōu)化及質(zhì)量控制提供關(guān)鍵數(shù)據(jù)支持。
以下是具體應(yīng)用方案：
一、技術(shù)優(yōu)勢(shì)
非接觸動(dòng)態(tài)測(cè)溫
避免接觸式測(cè)溫對(duì)纖維表面形態(tài)的干擾，實(shí)時(shí)捕捉熔斷瞬間（毫秒級(jí)）的溫度變化。
支持高速成像（幀率≥100Hz），追蹤熔融區(qū)域擴(kuò)展路徑（如熔池形成與收縮過程）。
高靈敏度與分辨率
檢測(cè)±0.5°C的溫差，識(shí)別纖維局部過熱（如因張力不均導(dǎo)致的熔斷點(diǎn)偏移）。
高分辨率（640×480像素）熱圖可清晰顯示熔融區(qū)與非熔融區(qū)的溫度梯度邊界。
熱場(chǎng)量化分析
生成溫度-時(shí)間曲線、熱擴(kuò)散速率等參數(shù)，關(guān)聯(lián)熔斷強(qiáng)度與熱歷史關(guān)系。
通過偽彩色熱圖直觀定位熔斷失效點(diǎn)（如溫度分布不均導(dǎo)致的斷裂缺陷）。
二、典型應(yīng)用場(chǎng)景
- 熔斷溫度閾值標(biāo)定
問題：傳統(tǒng)方法（熱電偶）無(wú)法精準(zhǔn)確定聚酯纖維熔斷臨界溫度（如250~265°C范圍）。
方案：
同步記錄熱像儀溫度數(shù)據(jù)與力學(xué)拉伸試驗(yàn)機(jī)數(shù)據(jù)，確定熔斷瞬間的臨界溫度值。
分析不同纖維直徑或改性處理（如阻燃涂層）對(duì)熔斷溫度的影響（圖1）。
- 熔融區(qū)熱分布均勻性評(píng)估
問題：加熱元件老化或接觸壓力不均導(dǎo)致熔融區(qū)溫度波動(dòng)，影響接頭強(qiáng)度。
方案：
實(shí)時(shí)監(jiān)測(cè)熔斷區(qū)域溫度分布，計(jì)算標(biāo)準(zhǔn)差（如±3°C以內(nèi)為合格），優(yōu)化加熱板設(shè)計(jì)。
對(duì)比不同工藝參數(shù)（壓力、加熱時(shí)間）下的熱場(chǎng)均勻性，篩選最優(yōu)組合（圖2）。
- 熔斷能量效率優(yōu)化
問題：過量熱能輸入導(dǎo)致纖維碳化，不足則熔斷不徹底。
方案：
通過熱像儀量化熔融區(qū)體積與輸入能量的關(guān)系，建立能量-溫度-熔斷質(zhì)量模型。
動(dòng)態(tài)調(diào)節(jié)加熱功率，使熔融區(qū)溫度維持在閾值范圍（如255±2°C），降低能耗15%~20%。
- 冷卻過程對(duì)纖維性能的影響
問題：快速冷卻可能引發(fā)內(nèi)應(yīng)力，導(dǎo)致熔斷處脆性斷裂。
方案：
監(jiān)測(cè)熔斷后冷卻速率（如10°C/s與50°C/s對(duì)比），分析溫度梯度與斷裂韌性的相關(guān)性。
優(yōu)化冷卻介質(zhì)（空氣/水霧）參數(shù)，平衡冷卻速度與纖維力學(xué)性能。
三、實(shí)施建議
設(shè)備選型
選擇微距熱像儀（空間分辨率≤20μm/pixel），適配纖維細(xì)絲（直徑50-200μm）的精細(xì)觀測(cè)。
配備高速觸發(fā)模塊，與熔斷設(shè)備（如激光器或電阻加熱器）同步采集數(shù)據(jù)。
實(shí)驗(yàn)設(shè)計(jì)
發(fā)射率校正：聚酯纖維發(fā)射率約0.8~0.9，需根據(jù)表面光澤度（消光/半光）預(yù)標(biāo)定參數(shù)。
環(huán)境控制：屏蔽背景熱源（如實(shí)驗(yàn)室加熱設(shè)備），使用遮光罩減少環(huán)境光干擾。
數(shù)據(jù)分析
利用熱像儀軟件提取熔融區(qū)最高溫、平均溫升速率、熱擴(kuò)散面積等特征參數(shù)。
結(jié)合SEM（掃描電鏡）觀察熔斷斷面形貌，建立溫度場(chǎng)-微觀結(jié)構(gòu)-力學(xué)性能關(guān)聯(lián)數(shù)據(jù)庫(kù)。
四、挑戰(zhàn)與解決方案
| 挑戰(zhàn) | 解決方案 |
| 纖維表面高反射干擾 | 噴涂薄層啞光黑漆（耐高溫型），或使用偏振濾光片抑制鏡面反射。 |
| 熔斷瞬間煙霧干擾 | 加裝抽風(fēng)裝置，并使用軟件過濾煙霧干擾 |
| 高速熔斷過程數(shù)據(jù)丟失 | 啟用分段存儲(chǔ)功能，預(yù)觸發(fā)記錄前10秒數(shù)據(jù)，確保捕捉完整熔斷動(dòng)態(tài)。 |
| 多纖維束交叉干擾 | 設(shè)計(jì)隔離加熱單元，或通過AI算法分割熱圖中重疊區(qū)域的溫度信號(hào)。 |
五、案例參考
某化纖龍頭企業(yè)
需求：解決阻燃聚酯纖維熔斷碳化問題。
方案：部署X系列熱像儀系列監(jiān)測(cè)熔融區(qū)溫度，動(dòng)態(tài)調(diào)節(jié)激光功率。
成果：碳化率從8%降至0.5%，年節(jié)省原料成本超150萬(wàn)元。
高校材料實(shí)驗(yàn)室
需求：研究共混纖維（PET/PA6）的熔斷界面熱行為。
方案：使用格物優(yōu)信微距熱像儀捕捉雙組分熔融溫度差異（PET：255°C vs. PA6：220°C）。
成果：揭示界面分層機(jī)制。
紅外熱像儀為聚酯纖維熔斷研究提供了從微觀熱力學(xué)機(jī)理到宏觀工藝優(yōu)化的全鏈條分析工具。建議結(jié)合實(shí)驗(yàn)室研究與生產(chǎn)線驗(yàn)證，逐步構(gòu)建基于熱像數(shù)據(jù)的智能熔斷控制系統(tǒng)，推動(dòng)纖維加工技術(shù)向高精度、低能耗方向升級(jí)。
