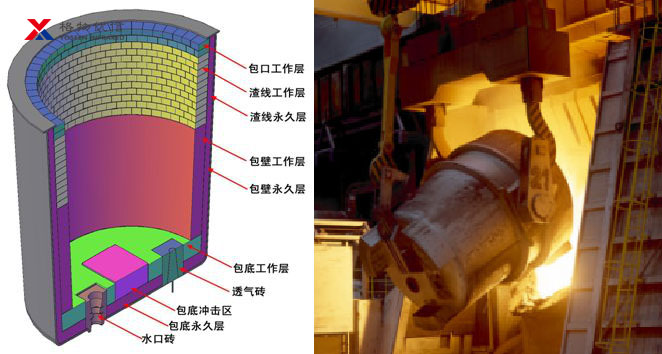

冶金廠鋼包又稱鋼水包、大包等，它是用于盛接鋼液并進行澆注的設備，也是鋼液爐外精煉的容器。鋼包的外殼一般由鍋爐鋼板焊接而成，包壁和包底鋼板厚度分別 14-30mm 和 24-40mm 之間。鋼包內襯一般由保溫層、永久層和工作層組成。保溫層緊貼外殼鋼板，厚約10-15mm，主要作用是減少熱損失，常用石棉板砌筑；永久層厚約 30-60mm，主要是為了防止鋼包燒穿事故，一般由有一定保溫性能的黏土磚或高鋁磚砌筑；工作層直接與鋼液、爐渣接觸，容易受到化學侵蝕、機械沖刷和急冷急熱及由其引起的剝落。
現狀
鋼包內襯受到化學侵蝕、機械震動和急冷急熱會引起的裂紋、鼓包、脫落等，當耐火材料局部損毀嚴重，而又未被發現時，將造成嚴重的漏鋼事故。實踐得知，在鋼包內襯出現前期的缺陷直至完全失效會經過由點到面的逐步發展過程，在內襯出現前期剝落的狀態下，剝落點區域的溫度則會出現異常高溫，其缺陷區域的溫度會明顯高于其他位置。
解決方案

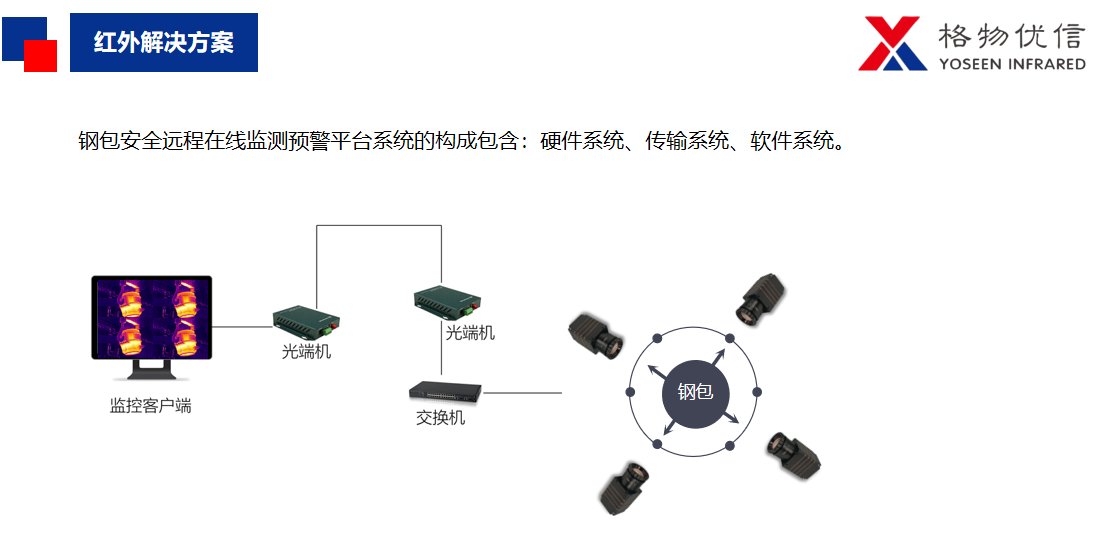

鋼包安全遠程在線監測預警平臺系統的構成包含：紅外熱像儀、硬件系統、傳輸系統、軟件系統。
1.外部采集軟件
采集鋼包外部實時溫度，持續記錄，針對不同區域設置不同溫度閾值，系統自動告警。
2.YoseenVideoMonitor分析軟件
多設備同時連接顯示，與之前預存圖片自動對比，根據差異計算溫度并告警。
3.系統特點
使用適合24小時不間斷運行的長波紅外熱像儀，可在惡劣環境下長期穩定工作。
針對鋼包監控系統，我司開發了鋼包監控系統分析軟件，支持在線觀測模式與離線分析模式，可添加多個測溫對象、高低溫追蹤、實時生成溫度曲線、溫度報警和生成報告等，功能豐富，操作簡便。
鋼包熱成像軟件特點：
（1）實時顯示：實時顯示全輻射熱圖，值班人員可查看任意位置的溫度，對異常情況進行錄制、拍照、分析，并出具專業檢測報告。
（2）溫度追蹤：自動對熱像圖整個畫面或特定區域進行溫升趨勢分析，提早發現隱患區域。
（3）數據抓拍：可定時采集熱成像圖片數據，便于后期分析。
（4）高溫觸發拍攝與報警：當出現溫度異常，監控后臺可及時發現，觸發報警，聲光報警模塊會發出報警聲且軟件后臺會拍攝事發過程中的圖片。
（5）故障自診斷：當終端設備出現故障時，系統可提醒值班人員。
（6）自定義報警閾值和等級：系統可內定義4個不同報警閾值和等級，協助工作人員對隱患發生的緊急程度和發展態勢作出評估。
（7）自動分類存儲：監控數據、異常數據和報警信息會自動存儲在相對應的設備數據欄目中，可快速準確的調用分析。
（8）報表功能：可根據客戶要求定制各種報告，并可導出為Word/Excel格式。
（9）溫度曲線：軟件可觀測測溫對象的實時溫度曲線，從而進行趨勢判定。
平臺介紹
客戶端軟件采用C/S模式與B/S模式相結合的開發模式，包括實時、數據兩大常用功能模塊和測溫對象、設備、用戶管理、告警、云臺、錄制管理六大相關基礎管理模塊。與此同時，提供組件化、標準化的Web API開放平臺接口供其他系統使用，為客戶提供強大且靈活的業務集成和數據集成能力。客戶端軟件的紅外實時畫面監測采用了業內領先的紅外圖像處理算法，使得設備展示出的紅外畫面具有更好的細節增強效果和更高的畫面可調節精準性。此外，客戶端軟件可將相關配置數據實時同步云端，在云端對數據進行管理和分析，用戶可通過云平臺自定義設置異常的通知方式與通知聯系人，通過客戶端軟件與云端應用相結合實現了智能化的控制體系，為邁向工業互聯網數據智慧化決策打下堅實的基礎。
平臺功能介紹
鋼包、鐵水包紅外熱圖
具體功能與技術目標如下：
- 在線測溫功能：所有視頻圖像可全程錄像存儲，并可以對以往的歷史圖像進行查詢和回放。
- 風險預警：實時全景監控與高靈敏度特點，發現異常高溫時可實現毫秒級報警。
- 報警類型：分為高溫報警和溫升報警。高溫報警即被測區域超過預設值時報警，溫升報警即被測區域溫度在某一時間段內出現異常溫升時報警，具體數值可根據實際情況設定。
- 溫度補償：設備可根據現場實際環境溫度自動進行溫度補償，以滿足不同溫度環境下的測溫需求。
- 痕跡管理：對現場所測溫度實時寫入數據庫，并自動生成報表與溫度曲線。調取歷史溫度信息和報警記錄，方便于出現問題后進行故障跟蹤及事故分析。
- 非接觸測溫：在不需要人力巡檢的情況下完成溫度獲取。
- 報警日志：報警記錄與圖像同步存儲系統。
- 記錄自動清除：當檢測到系統存儲空間不滿10G時系統自動刪除最開始歷史記錄，避免硬盤空間不足導致數據無法存儲。
- 實時顯示全輻射熱圖：值班人員可通過鼠標查看畫面任意位置的瞬時溫度，對異常情況進行錄制、拍照、分析。
- 高溫追蹤：自動對熱像圖整個畫面或特定區域進行溫升趨勢分析，提早發現隱患區域。
- 溫度曲線分析：軟件監測料坑底部各區域裝置外壁溫度時可實時顯示最高溫曲線，通過曲線的變化趨勢用于判定此時料坑各個區域是否異常。
- 自定義報警閾值：系統可自定義不同報警閾值和等級，協助工作人員對隱患發生的緊急程度和發展態勢作出評估。
- 自動診斷：設備具有網絡中斷自動檢測恢復功能，當設備因斷電或者斷網導致工作異常，待線路正常后可自行排查問題進行恢復。
- 遠程通知：現場搭載云平臺服務器，可第一時間將現場報警信息通過短信和公眾號的方式推送到相應人員手機上，第一時間掌握現場情況；
- 用戶權限管理：軟件登錄界面需要特定的賬號密碼，防止現場工人的誤操作。
平臺界面
云平臺目前主要針對以下需求點：
（1）支持企業中部門、人員、角色管理；
（2）支持報警規則的添加、報警模板的添加、報警聯系人的添加、報警推送的添加、報警記錄查看；
（3）財務管理支持賬戶線下交易、線上購買增值服務及索取發票功能；
（4）支持云平臺綁定多款軟件，進行數據同步；
（5）支持短信通知、微信通知、郵箱通知等實時告警服務。
平臺首頁
報警聯系人界面
報警記錄界面
遠程消息推送
（1）微信推送報警信息—關注格物優信熱像儀專家即刻接收報警信息推送。
?公眾號消息推送
（2）短信推送報警信息。
短息推送
