1. 項目概述
廣西是我國的蔗糖生產基地，從甘蔗到蔗糖，經過了榨汁、過濾、煮沸等一系列過程，制成一噸蔗糖需要7.9噸甘蔗，榨完汁的蔗渣可用于動物飼料、建筑、車廂、包裝箱等行業。隨著蔗糖產量的增加，甘蔗渣的數量也在增加，未處理的蔗渣堆放在廠區內，為保證廠區的安全，對蔗渣堆放區進行溫度監控，十分重要。
蔗糖廠蔗渣堆場在線監控系統是一種先進的、防范能力極強的系統，它可以通過紅外熱像儀檢測堆場內蔗渣的溫度，發現溫度異常時自動報警，同時通過可見光攝像機輔助判定溫度異常區域，便于及時采取降溫或滅火措施。同時還可存儲報警發生時的圖像，便于后續分析處理。
2. 設計說明
2.1?系統總體架構設計
蔗糖廠蔗渣堆場在線監控系統由前端監控系統、網絡傳輸系統、顯示系統、報警系統等構成。實現蔗渣堆場溫度監控、高溫追蹤、自動報警識別、監控中心對前端進行遠程集中監控和管理等功能。
2.2?系統組成
蔗糖廠蔗渣堆場在線監控系統主要由前端監控系統、傳輸系統、監控中心、報警系統構成。
蔗糖廠蔗渣堆場在線監控系統前端監控點為測溫型雙光譜紅外球機，監控點通過光纖將數據傳輸到監控中心進行紅外測溫、圖像智能分析、存儲等輔助決策，配備專業雙光軟件，可遠程設定巡航路線和報警溫度值，發現隱患及時告警，實現無人值守。

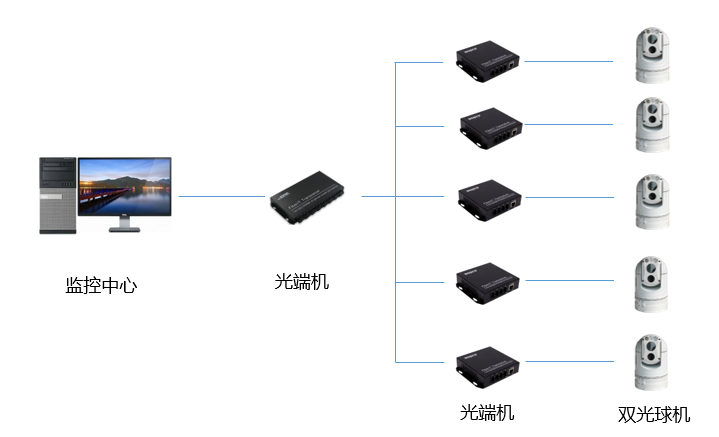

系統拓撲圖
3.系統安裝布置
3.1安裝方式
蔗糖廠蔗渣堆場長349米，寬255米，蔗渣堆放高度最高達15米，項目要求對整個堆場進行監控，且無遮擋。經過計算，堆場四周圍墻各安裝1臺雙光球機，安裝高度約8-10米左右，對蔗渣四面進行監控；蔗渣頂部安裝1臺，安裝高度約20米左右，實現覆蓋。由于蔗渣堆場屬于露天堆場，圍墻高度較低，因此球機需安裝在立桿上。

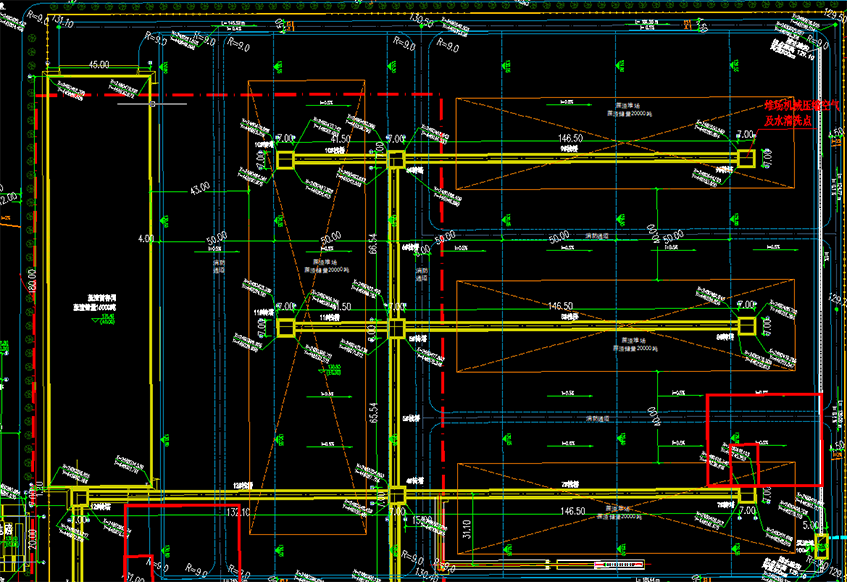

蔗糖廠蔗渣堆場平面圖
蔗糖廠現場圖
?
3.2設備外觀尺寸

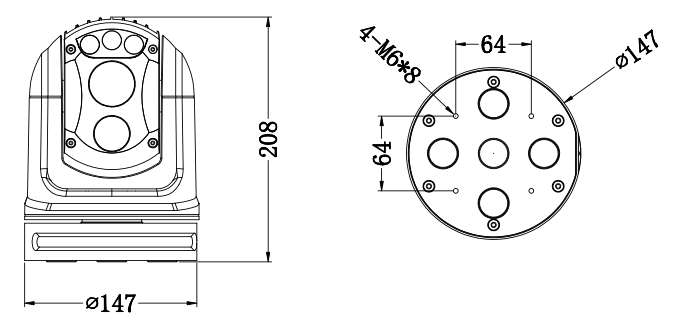

機械尺寸圖（單位：mm）?
設備外觀
?
?
3.3部分參數
| 特點/性能 | DS-SM-2007-M384D |
| 紅外熱成像參數 | |
| 分辨率 | 384×288 |
| 熱靈敏度 | ≤50mk@25℃ |
| 幀頻 | 50Hz |
| 測溫范圍 | -20℃～150℃ |
| 鏡頭 | 支持多種鏡頭選配 |
| 調色板 | 白熱，黑熱，鐵紅，彩虹等 |
| 視頻輸出 | 100M以太網+PAL模擬視頻，帶測溫區域顯示 |
| 可見光參數 | |
| 圖像分辨率 | 1920×1080 |
| 分辨率 | 200萬像素 |
| 鏡頭 | 20倍光學變焦，f=4.7～94mm |
| 水平視角 | 61.4°～2.9°（廣角-望遠） |
| 球機性能 | |
| 控制 | 自主平臺軟件，或者海康客戶端，或者485線 |
| 預置點 | 256個預置點，預制精度＜0.05° |
| 巡航掃描 | 6條，每條可設置16個預置點，預置時間可調 |
| 垂直角度 | -20°（俯視）～+90°（仰視） |
| 水平角度 | 360°連續旋轉，無監視盲區 |
| 安裝方式 | 支持直立式和倒掛式安裝 |
| 補光燈 | 支持雙LED補光燈 |
| 網絡功能處理 | |
| 數據接口 | 100M雙網絡輸出 |
| 視頻處理 | H.264/MJPEG |
| 網絡協議 | TCP/IP,HTTP,DHCP,DNS,RTP,RTSP,NTP,UPnP,ONVIF |
| 業務功能 | 支持WEB配置,支持OSD；支持實時視頻傳輸,支持后端存儲回放;支持JPG抓圖，視頻錄制，溫度流錄制；支持統一客戶端遠程監控軟件;提供完善的SDK開發包（包含JAVA的開發包） |
| 一般規范 | |
| 整機重量 | ≤2.8Kg |
| 交換機 | 內置交換機，單網線 |
| 防護鏡片 | 雙光路均有防護透鏡，其中紅外用鍺透鏡片 |
| 電源 | DC12V，整機功耗＜20W |
| 防護等級 | IP66 |
| 工作溫度 | -20℃～50℃,濕度小于90% |
| 二次開發 | |
| 軟件支持 | 提供完善的云臺控制、可見光、紅外熱像的相關軟件或者SDK開發包（包含JAVA的開發包） |
?
4.系統功能
（1）顯示功能：實時顯示紅外和可見光圖像，實現多臺設備同時監控。
（2）報警功能：可遠程設置溫度報警，保存報警信息。
（3）存儲錄像功能：報警數據自動存儲，手動隨時存儲，可隨時回放錄像數據。
（4）網絡功能：遠程實時顯示紅外與可見光圖像，紅外畫面實時顯示溫度；實時控制云臺轉動，設置巡航路線；遠程實時接收高溫預警信號及其它報警信息；遠程查詢及回放前端歷史圖像以及保存的報警錄像。
?
