1、魚雷罐

魚雷罐標準鐵路運輸方式魚雷罐具有容量大、保溫性能好、重心低、安全性高等特點，可作為鐵鋼界面間的緩沖環節，對煉鐵和煉鋼起著銜接、匹配、協調、緩沖的作用，目前在大型鋼鐵企業中得到廣泛應用。

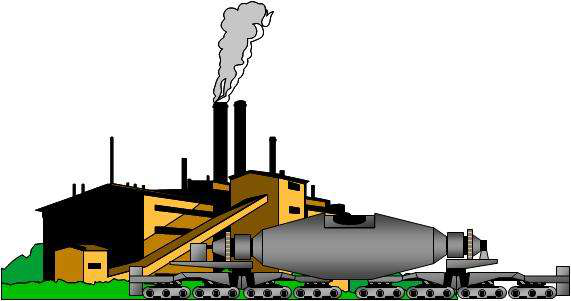

魚雷罐車作業圖

它是一種大型鐵水運輸設備,具有熱損失小,保溫時間長,節約能源等優點,它還可以儲存鐵水,以協調煉鐵與煉鋼臨時出現的不平衡狀態,同時,可替代煉鋼的混鐵爐和普通的鐵水罐車,也可在鐵水運輸過程中完成脫硫、脫磷等操作工序。

2、項目需求

魚雷罐在使用過程中，由于以下原因會導致內襯耐火材料受損：

1、在盛鐵水的時候耐火磚內襯受到高溫鋼水的沖擊而產生沖刷磨損和強烈的熱震而產生很大的熱應力；

2、耐火磚在盛鐵水的期間和倒鐵水的時候受到鐵水和渣的化學侵蝕和空氣的氧化；

3、鐵水倒空溫度急劇下降使耐火磚內襯急冷產生熱應力。

為了保證安全生產和生產的效率，及時發現魚雷罐壁破損的潛在威脅成為必要。××集團煉鐵廠2號高爐魚雷罐車使用時間較長，存在罐壁破損的可能，希望通過測罐壁表面溫度來及時發現潛在隱患。

經過實地的勘測發現，魚雷罐長約20m，高約5m，魚雷罐會以較慢的速度經過鐵軌，可以在鐵軌兩側安裝紅外熱像儀來對魚雷罐進行測溫，通過設置高溫預警值來提醒工作人員魚雷罐存在隱患。

魚雷罐表面正常溫度大約300℃，兩側可安裝紅外熱像儀的位置距離魚雷罐大約10m。

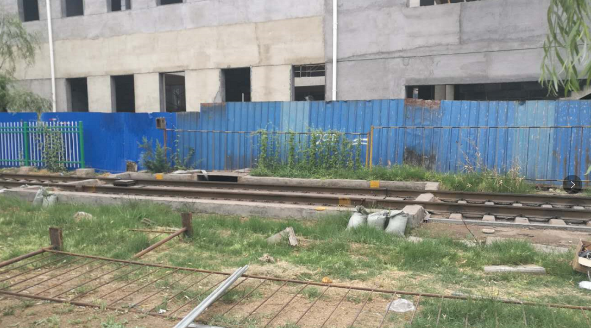

魚雷罐車現場勘測照片

紅外熱像儀通過非接觸式的測溫方式，能夠測量在視場范圍內的每一個點的溫度，通過局部高溫監測的方式來識別出魚雷罐耐火材料脫落，罐壁變薄的部位，以便及時采取有效的安全措施。

（1）全視場范圍內測溫；

實時顯示畫面所監測范圍內的紅外熱像圖，當魚雷罐進入視場范圍是觸發錄制，并將錄制的文件保存在本地以便后期查看。既紀錄了有效信息，又節省了存儲空間。

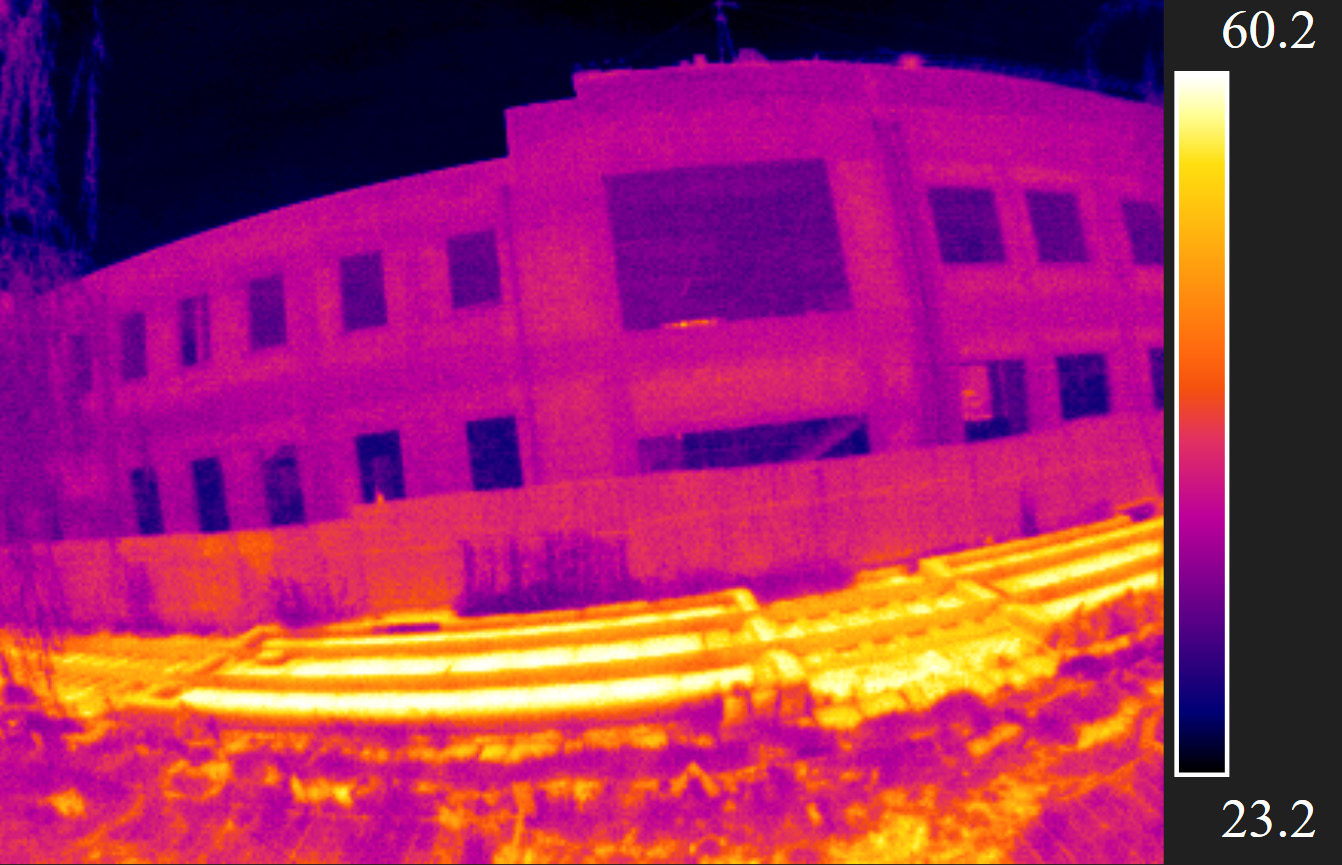

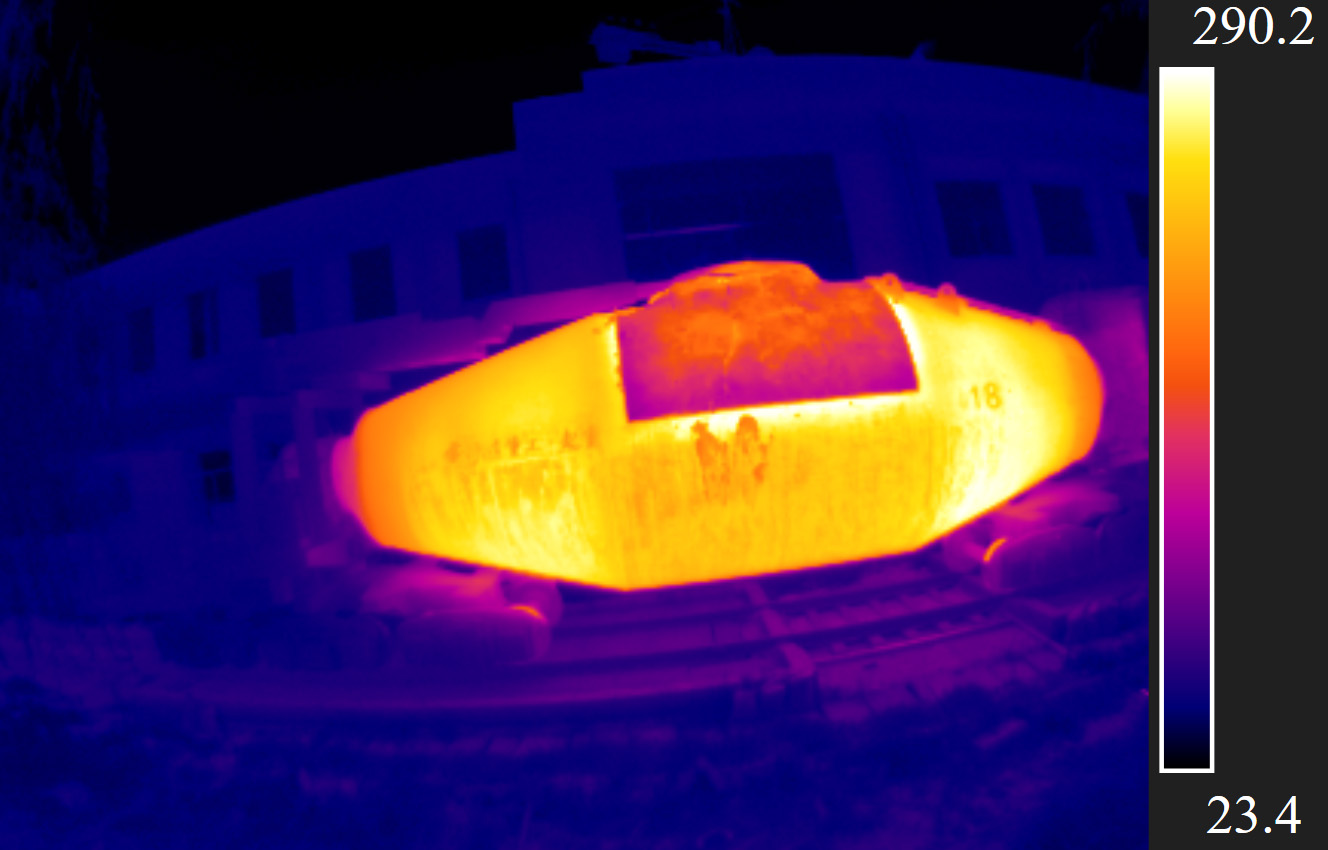

利用格物優信紅外熱像儀對作業工廠全視場范圍測溫

（2）高溫告警設置；

通過合理設置高溫告警溫度，當罐壁表面溫度高于該值時，就通過告警輸出提示音并截取當前熱像圖。提前工作人員進行查看、確認，及時采取有效措施。

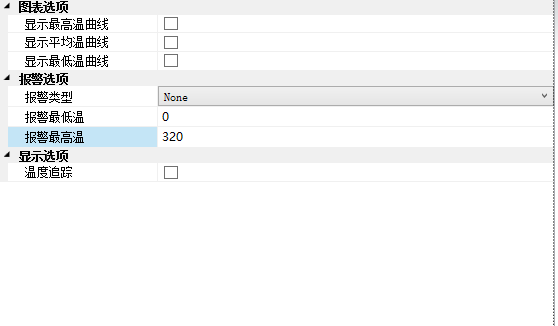

紅外熱像儀開發軟件可對高溫預警設置

（3）局部測溫對象的分析；

可以在畫面中任意添加測溫對象，通過不同形狀的測溫對象添加來分析重點區域的溫度變化，得出測溫框內的特征溫度。

利用格物優信紅外熱像儀軟件任意添加測溫對象

（4）高溫追蹤；

由于魚雷罐是移動的，因此使用了高溫追蹤的功能，紅外熱像儀軟件可以持續追蹤視場范圍內的高溫點的位置并將其標記處理，方便查找。

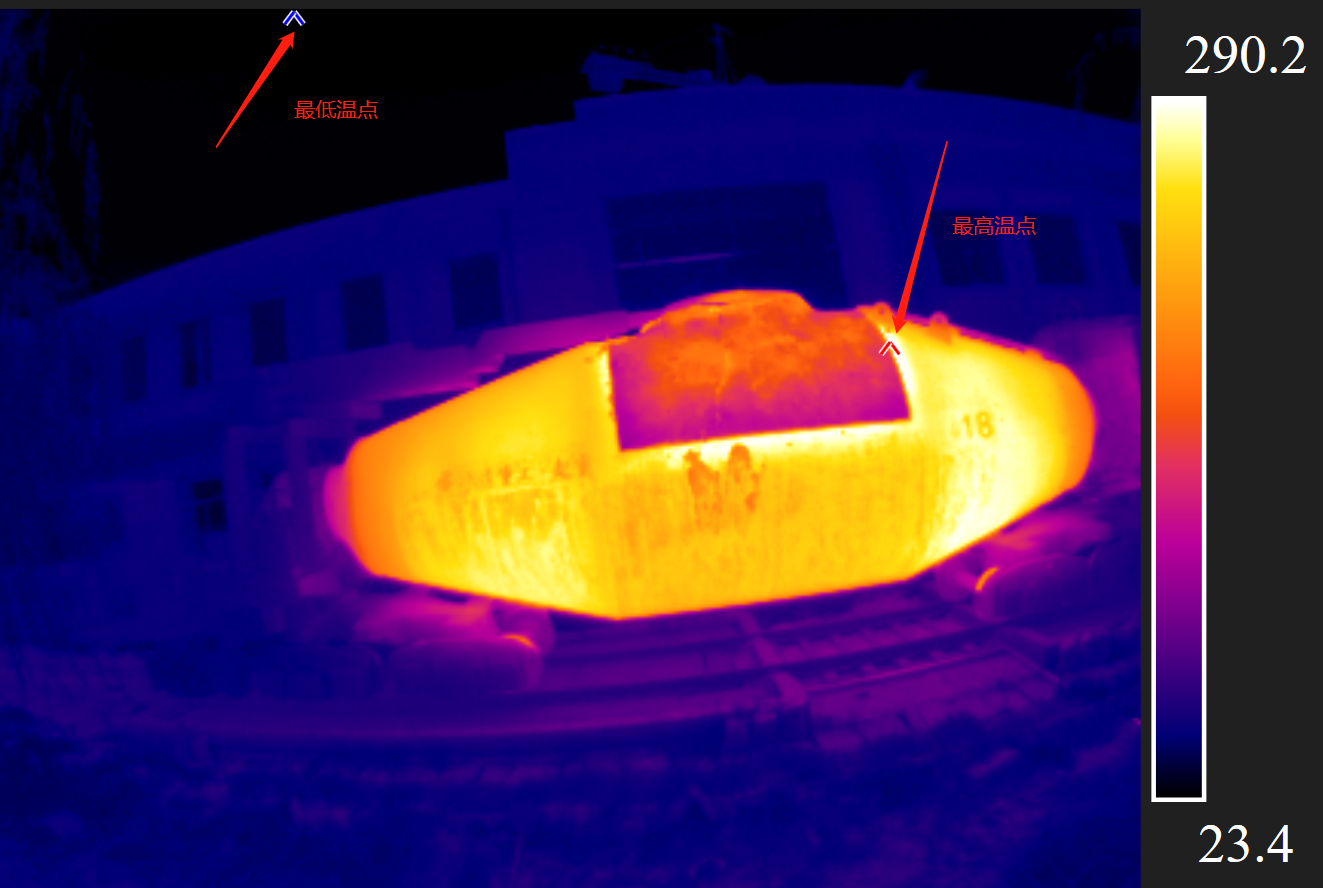

紅外熱像儀可以高溫追蹤

（5）溫度曲線紀錄；

實時顯示市場范圍內、測溫框內的特征溫度曲線，直觀反映溫度變化情況。

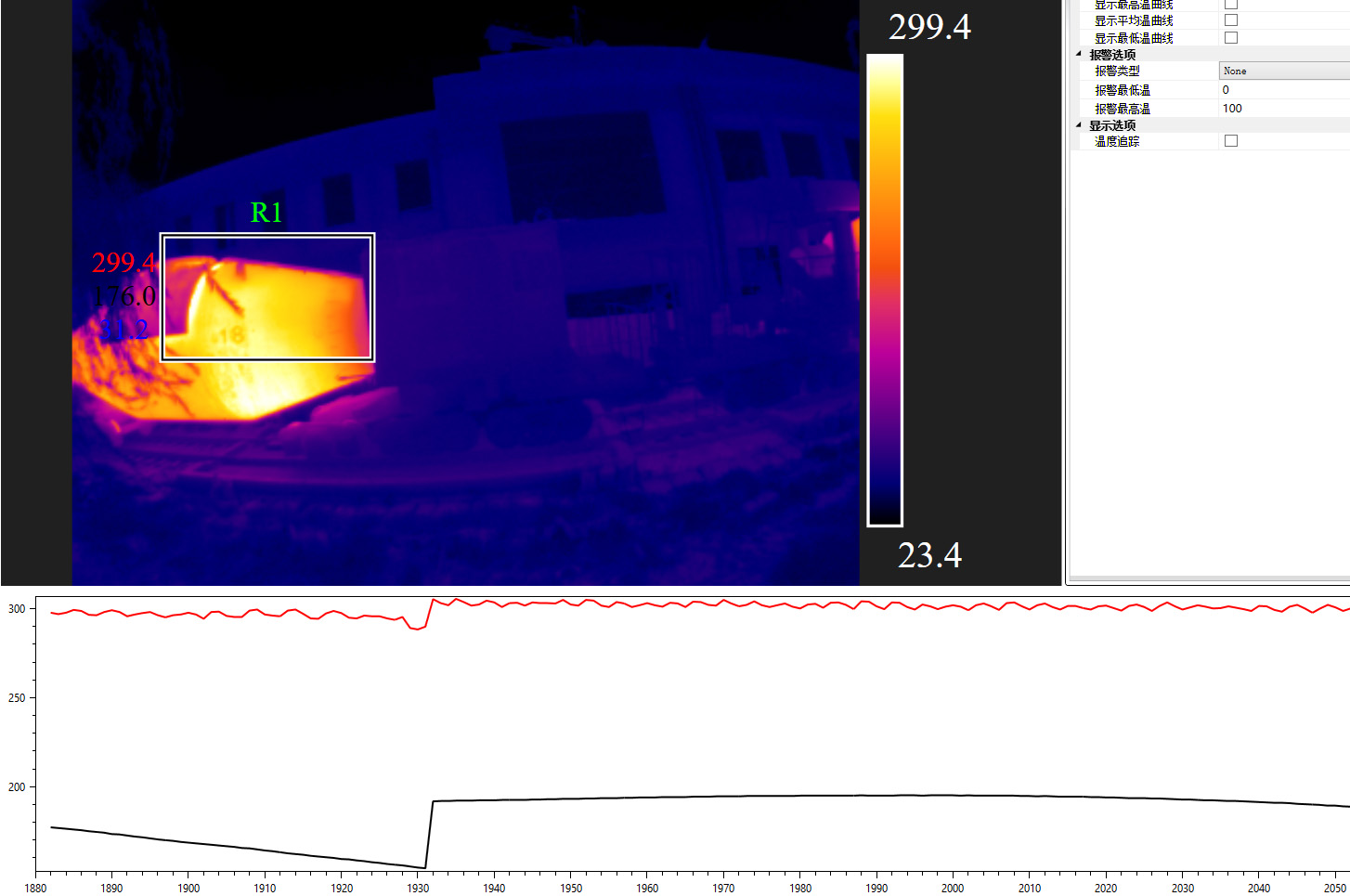

利用格物優信紅外熱像儀觀測特征魚雷罐車溫度曲線

魚雷罐溫度監控系統

A魚雷罐車高溫監測：

監測因熱震或溫度驟降而產生的熱應力，實時顯示耐火磚內襯的狀態，杜絕未知狀態下的魚雷罐耐材破損；

智能對比分析自定義周期內的耐火磚狀態，預防鐵水和渣的化學腐蝕和空氣氧化，大大減少甚至消滅因為魚雷罐耐材受損帶來的一些列損失；

配備專業云臺進行數據存儲，可實時遠程獲取所需檢測數據；

B魚雷罐溫度監控報警軟件

支持自定義配置監測區域及報警溫度閾值，魚雷罐罐號識別智能匹配魚雷罐對應監測部位及報警原因；

可通過軟件界面實時查看當前魚雷罐是否具有耐火材料脫落，罐壁變薄等問題，并智能推送相關有效的安全措施；

支持全視場范圍內測溫、高溫告警設置、局部測溫對象的分析、高溫追蹤、溫度曲線紀錄，實現異常預警；

支持預警消息遠程實時推送包括短信、郵件或者微信推送，避免錯過異常狀態處理；
