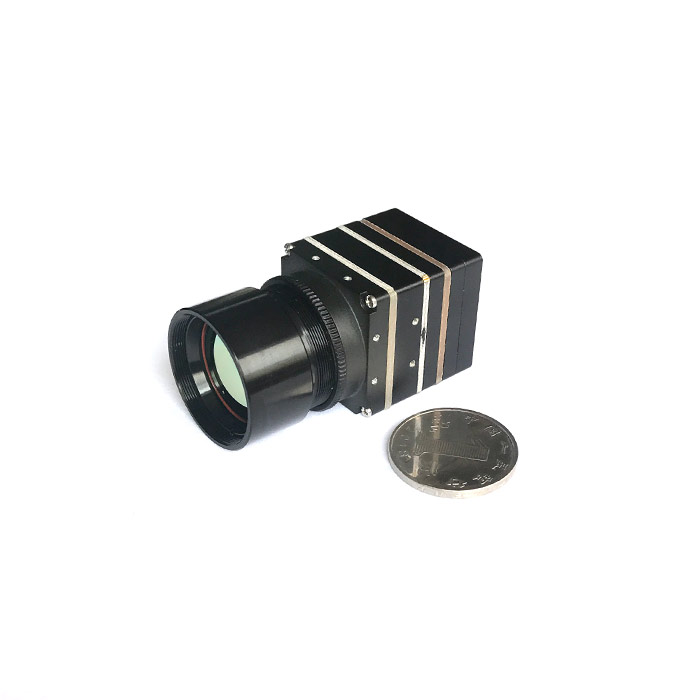

YS640紅外熱像儀機芯
格物優信YS640紅外熱像儀機芯，機芯PCB：（24X24），非制冷紅外熱組件，超低功耗，設計緊湊適合OEM組裝與集成，具有多種配置，可選裝多款鏡頭，滿足多重應用需求，適合輕便、超小型和低功耗成像機芯的應用場合
- 超小體積，電路板尺寸24mmx24mm。外形尺寸28mm x28mm x33mm(H x W x L)；
- 開機時間小于三秒；
- 開機畫面可定制；
- 最低功耗小于1W；
- 場景自適應圖像校正技術；
- 14位和BT656輸出數輸出。
| 探測器性能 | |
| 探測器類型 | 非晶硅紅外微測輻射熱計（無TEC） |
| 分辨率/像元距離 | 640X480/17um |
| 靈敏度 | ≤60mK at f/1.0 300K |
| 幀頻 | 50Hz |
| 響應波段 | 8~14um |
| 熱像調節 | |
| 極興反轉 | 黑熱/白熱 |
| 圖像放大 | X2 、X4 |
| 亮度 | 自動+手動 |
| 對比度 | 自動+手動 |
| 圖像翻轉 | 水平/垂直 |
| 光標分化 | 帶十字分化光標 |
| 電源 | |
| 工作電壓范圍 | DC：+2.5V~+5.5V |
| 典型工作電壓 | DC：3.7V |
| 功耗 | ＜1W |
| 反接保護 | 有 |
| 過欠電壓保護 | 有 |
| 圖像處理 | |
| 非均勻校正技術 | 自適應非均勻性校正 |
| 開機時間 | ＜3s |
| 圖像增強 | DDE |
| 圖像顯示分辨率 | 640×480 |
| 圖像幀頻 | 50Hz(PAL) |
| 鏡頭（選配） | 可選配鏡頭12mm/19mm/35mm/40mm/50mm |
| 環境參數 | |
| 工作溫度范圍 | 商用：-20℃~+60℃ 特殊用途：-40℃~60℃ |
| 存儲溫度范圍 | -45℃~+65℃ |
| 濕度 | 5%~95%無結露 |
| 抗震動沖擊 | 振動：GJB 150-16 2.3.1 |
| GJB 150-18 試驗7 100g/6ms | |
| 抗溫度沖擊 | -5℃/min (-40℃~+60℃） |
| 物理參數 | |
| 重量 | 33克 |
| 電路板尺寸 | 24mmx24mm |
| 外形尺寸 | 28mm x28mm x33mm(H x W x L) |
| 對外接口 | |
| 外部電源輸入接口 | 有 |
| 數字視頻口 | 14Bit（50HZ）/ 可定制BT.656 格式 |
| 通訊口 | RS-232 |
| 模擬視頻輸出口 | BNC（75Ω;支持兩路復合視頻 |
| 鍵盤 | 五方向按鍵 |
- 功能特性
-
- 超小體積，電路板尺寸24mmx24mm。外形尺寸28mm x28mm x33mm(H x W x L)；
- 開機時間小于三秒；
- 開機畫面可定制；
- 最低功耗小于1W；
- 場景自適應圖像校正技術；
- 14位和BT656輸出數輸出。
- 通用參數
-
探測器性能 探測器類型 非晶硅紅外微測輻射熱計（無TEC） 分辨率/像元距離 640X480/17um 靈敏度 ≤60mK at f/1.0 300K 幀頻 50Hz 響應波段 8~14um 熱像調節 極興反轉 黑熱/白熱 圖像放大 X2 、X4 亮度 自動+手動 對比度 自動+手動 圖像翻轉 水平/垂直 光標分化 帶十字分化光標 電源 工作電壓范圍 DC：+2.5V~+5.5V 典型工作電壓 DC：3.7V 功耗 ＜1W 反接保護 有 過欠電壓保護 有 圖像處理 非均勻校正技術 自適應非均勻性校正 開機時間 ＜3s 圖像增強 DDE 圖像顯示分辨率 640×480 圖像幀頻 50Hz(PAL) 鏡頭（選配） 可選配鏡頭12mm/19mm/35mm/40mm/50mm 環境參數 工作溫度范圍 商用：-20℃~+60℃ 特殊用途：-40℃~60℃ 存儲溫度范圍 -45℃~+65℃ 濕度 5%~95%無結露 抗震動沖擊 振動：GJB 150-16 2.3.1 GJB 150-18 試驗7 100g/6ms 抗溫度沖擊 -5℃/min (-40℃~+60℃） - 其他參數
-
物理參數 重量 33克 電路板尺寸 24mmx24mm 外形尺寸 28mm x28mm x33mm(H x W x L) 對外接口 外部電源輸入接口 有 數字視頻口 14Bit（50HZ）/ 可定制BT.656 格式 通訊口 RS-232 模擬視頻輸出口 BNC（75Ω;支持兩路復合視頻 鍵盤 五方向按鍵 - 應用軟件
-
