石油石化等工業中存在大量熱力管道，用于輸運蒸汽、原料、產品等。熱力管道的保溫不僅可以提高熱網的熱經濟性，減少熱損失，節約能源，還可以達到延長熱網管道壽命，保持良好工作環境的目的。但是在實際使用過程中，由于保溫結構強度不夠，人為踩踏、刮風、雨水等因素的破壞，加之人們對管道及其附件的保溫重視程度不夠，這些熱力管道會出現各種各樣的保溫性能降低問題，熱流失將造成能源的極大浪費，也在不知不覺中給企業帶來損失。在目前的石油化工廠的管道保溫問題方面，我們已經發現如下幾個問題：
1、保溫結構外保護層變形與破損的問題比較普遍;
2、有些管道外觀完好，但內部保溫結構已遭到破壞，形成熱工缺陷;
3、閥門、支架、法蘭等管道附件存在裸露現象;
4、個別管道存在保溫材料下沉、積堵的問題;
5、高壓蒸汽管道的保溫材料出現嚴重粉化，保溫效果嚴重下降；
6、管道由于外防護層包裹得不夠嚴實，使外防護層與保溫層間形成環空縫隙。

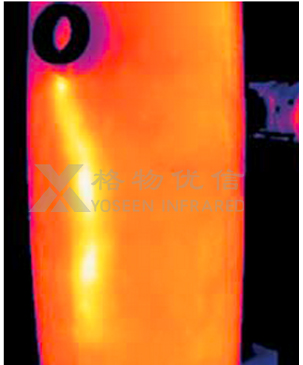

由于如上幾個問題的存在，企業能耗明顯增加，尤其在雨后，一個中型煉油企業會多用大約十噸左右的高壓蒸汽，會造成能源浪費和財產損失。而大部分損壞或者保溫材料磨損，用肉眼是無法直接看到的，但是這些磨損帶來的溫度變化，足以讓熱像儀發現了。通過紅外熱成像儀，就可以方便地查看管道面的溫度分布，將無法直觀感知的細小溫度差異通過熱像圖以及溫度分布等形式直觀地呈現在我們眼前，缺陷、磨損、熱損失等故障將一目了然。具體體現為以下幾個方面：
- 管道內壁受損或腐蝕導致管道減薄，其溫度會比正常部位溫度偏高，從而可以檢測出故障；
- 管道中有材料下沉、積堵，積堵部位與其他部位熱容量不同導致溫差，這些溫差傳遞到管線外殼，就可以用熱像儀在管道外拍攝到故障；
- 熱成像儀還可以檢測出管道溫度，作為保溫是否達到規定效果的判斷依據；
- 通過熱量檢查識別有問題的凝汽閥，一般來說，如果熱圖像顯示較高的進口溫度和較低的出口溫度(< 100。C)，則說明凝汽閥工作正常。如果進口溫度明顯低于系統溫度，則蒸汽未達到凝汽閥。查找上游存在的問題:關閉的閥門、管道堵塞等。如果進口和出口溫度相同，則凝汽閥可能無法打開，并且正在向冷凝管線中“吹掃蒸汽”。這種情況下，系統仍能運轉，但具有明顯的能量損失。如果進口和出口溫度較低，則說明凝汽閥無法關閉，冷凝水正在灌注凝汽閥和進口管線。
通過紅外熱像儀對管道及其附件的檢測，為后續管道改造提供分析依據，改造后減少的散熱損失，折合標準油，按照油價進行折算，通常一兩年即可收回管道改造投資。所以做好管道保溫，減少熱損失，就是減少資本和能源流失噢。
