地質聚合物的定義及結構：
地質聚合物（Geopolymer）是由?種堿激發?成的?機聚合物，是?種主要以?晶態形 式存在的硅鋁酸鹽材料。在?前的研究中，地質聚合物主要采?天然礦物、固體廢物（如： 粉煤灰、?業廢渣等鋁硅酸鹽?業廢物）或以硅鋁化合物為原料制備的?業材料制備?成。 具體??，是由硅氧四?體（SiO4）和鋁氧四?體（AlO4）膠連形成的三維?體?絡?機凝膠體。由于地質聚合物（以下簡稱“地聚物”）具有特殊的三維?狀結構，其具有??泥和鋼筋混凝?等更優良的性能，如較低的碳排放、使?的耐久性、對洪澇的抗滲性、對極端天?的耐凍融循環或?溫性能、對化?原料的耐侵蝕性能、能有效固定核廢料和重?屬離?。正因如此，地質聚合物在固核固廢、密封輻射、隔絕?溫等??顯?出?闊的應?前景， 是?種可持續的綠?材料（如圖 1）。

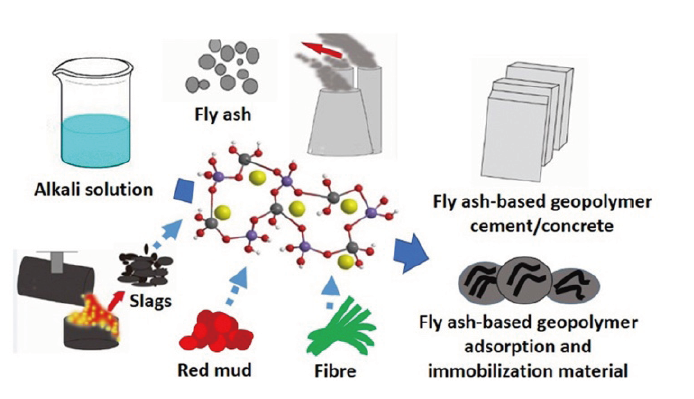

地質聚合物原料來源圖（1）
?剛?是?種導熱性能極佳的??屬材料，其熱傳導率?達2000W/(m·K)。為探究? 剛?的加?是否提?了地質聚合物的導熱速率，本?選??剛?微粉含量0%和15%的塊體 進?紅外熱成像測試，結果如圖 17 所?。實驗中，正?體棱長為5cm，兩種漿料配置完成 后的烘?時間為14d，測試所?紅外熱成像儀的型號為YOSEEN-X640A（武漢格物優信科技 有限公司）。兩塊體同時放置于加熱板上，并從室溫開始加熱。

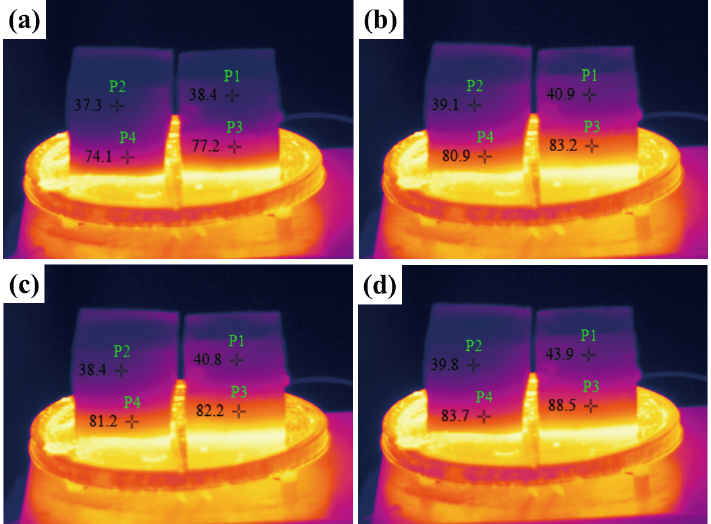

不含?剛?地聚物粘?塊（左）和含有?剛?地聚物粘?塊（右）的紅外熱成像 圖，按時間順序分別截圖為(a)-(b)-(c)-(d) 取距離加熱板相同距離的位置進?溫度監控，左邊塊體?剛?含量為0%，右邊塊體? 剛?含量為15%。從圖中數據可以發現：在相同距離的位置處，含?剛?地聚物塊體的溫度 ?于不含?剛?地聚物。同時可觀察到，含?剛?地質聚合物塊體的傳熱更快，證明了?剛?微粉的加?提?了地聚物塊體的導熱速率。
