為什么檢測芯片溫度
1、電路元器件溫度分析
當前，電子設備主要失效形式就是熱失效。據統計，電子設備失效有55％是溫度超過規定值引起，隨著溫度增加 ，電子設備失效率呈指數增長。一般而言電子元器件的工作可靠性對溫度極為敏感，器件溫度在70-80℃水平上每增 加1℃，可靠性就會下降5%。
2 、負載分析
在電路研發過程中，可以除了常規的測試（如示波器、萬用表等）手段外，還可以用熱像儀對電路板進行檢測，通過顯示出的不同溫度點，對元器件所承受的電流，電壓等情況進行了解，工程師根據所檢測的溫度點，完善電路，提高轉換效率、減少功耗、減少電路內部溫升，提高電路的可靠性。
為什么紅外熱像儀監測
電路元器件在工作時，由于通過元器件的電流的不同，各個器件之間的差異等原因，而產生的熱量也會隨之不同，體現在元器件表面特征就是溫度差異。紅外熱像儀就是利用各個元器件溫度之間差異，分析出電路的不同性能特點。

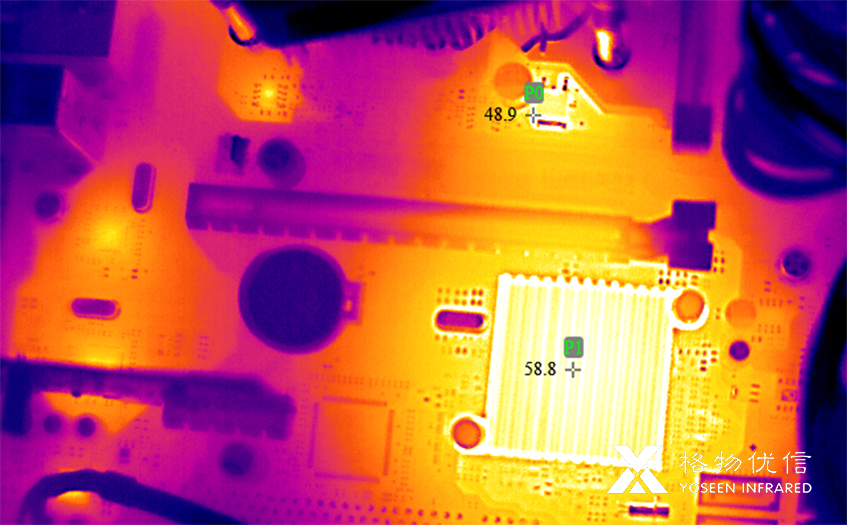

紅外熱像儀探測電子電路板紅外熱像圖
常見的解決金屬反光的問題主要有以下幾種：
-
絕緣膠帶法：
適用場合：適用于被測目標相對比較大，溫度較低（小于100℃），要求測試后不改變原目標表面狀況的場合，例如各種散熱模塊、光潔器件表面、金屬表面等；
操作方法：貼絕緣膠布（建議使用3M電氣絕緣膠帶，顏色不論），之后將熱像儀發射率設為0.95；
注意事項：應盡量使膠帶與被測目標的表面接觸緊密，沒有氣泡或褶皺等現象，需要預留5分鐘以上時間，使被測目標表面與膠帶充分達到熱平衡狀態。一般膠帶只能耐溫100℃，若檢測高溫建議使用高溫膠帶最高至300℃。

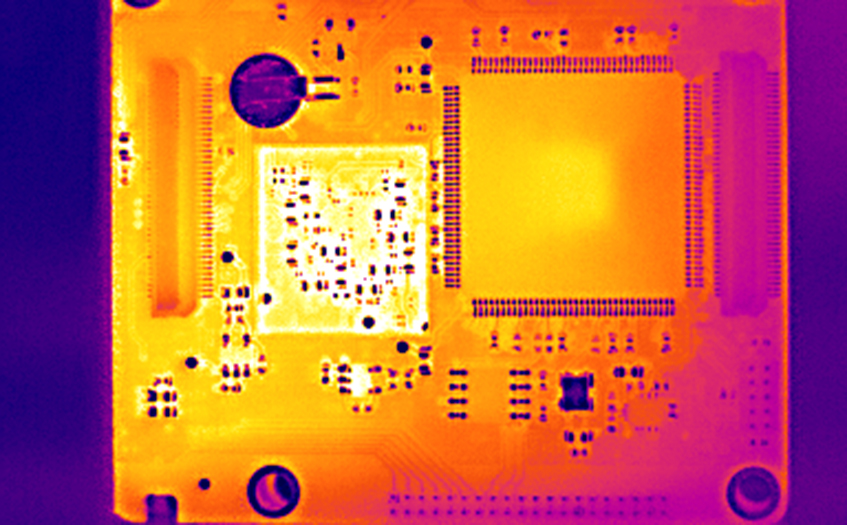

紅外熱像儀檢測電子電路板異常高溫區域
-
噴漆法
適用場合：此種方法可以適用于溫度較高目標，也可以適用目標尺寸較小的，客戶可以接受被測物體表面顏色被改變的場合，例如在制造業中，較小的芯片表面、管腳、不規則的散熱片、電容器頂端、LED芯片（表面鍍銀）等
操作方法：油性筆或丙烯酸樹脂噴漆（啞光漆或橘皮漆），發射率設為0.95-0.97
注意事項：應盡量使漆面均勻，而且薄（但要覆蓋住被測目標表面）；為保證充分達到熱平衡，建議涂漆3分鐘后再進行測試。大部分漆的耐溫為400 ℃以下，若目標溫度較高建議使用氧化銅高溫漆最高至1000 ℃。

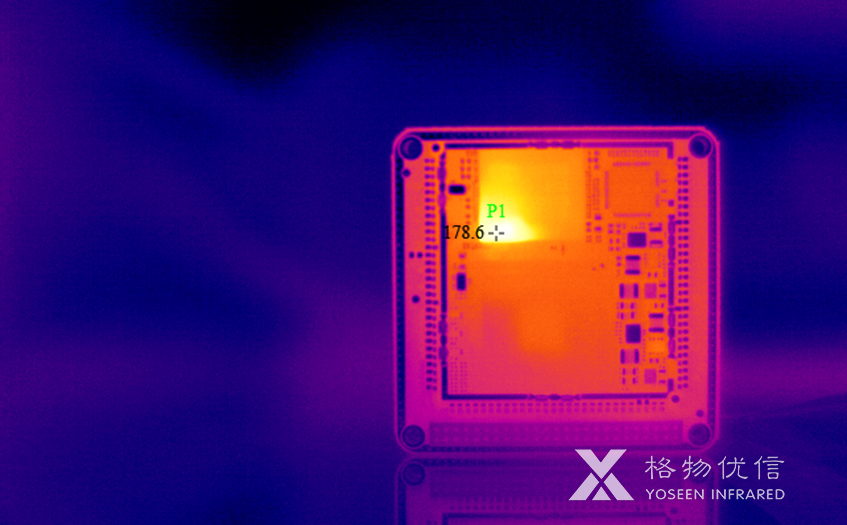

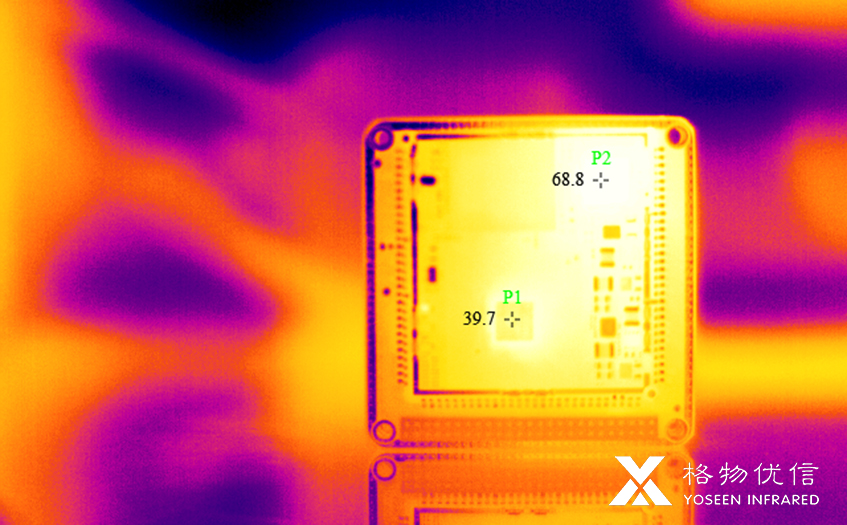

電路板異常高溫均可通過紅外熱像圖顯示出來
·? 表面可處理之導熱硅脂法
適用場合：1)當涂漆和貼膠帶可能會影響金屬表面散熱，改變金屬原有的溫度 2)涂漆后不方便擦拭 3)部分材質漆層有導電的隱患 4)膠帶粘貼比較麻煩，特別對于非規則形狀物體
操作方法：使用導熱硅脂（可在各化學品、化學試劑銷售網點購買），設置發射率0.95
注：導熱硅脂的導熱系數λ＞0.8W/m.k，可真實反映金屬表面的溫度狀況。導熱硅脂在-50℃～180℃內不溶化、不流失、不揮發。
