氣化爐又稱煤氣化爐(gas?producer)，是煤氣化的主要設備。根據煤的性質和對煤氣產品的要求有多種氣化爐型式。分為固定床移動床、沸騰床和氣流床等形式。煤在煤氣化爐內會發生一系列復雜的物理變化和化學變化，主要有：煤的干燥、煤的干餾和煤的氣化反應。其中干燥指煤中水分的揮發，是一個簡單的物理過程，而干餾和氣化反應都是復雜的熱化學過程，受煤種、溫度、壓力、加熱速率和氣化爐形式等多種因素的影響，和生產操作密切相關，是需要特別重視的。
格物優信M系列紅外熱像儀氣化爐檢測方案示意圖
氣化爐中的氣化反應，是一個極其復雜的體系。由于煤炭的“分子”結構很復雜，其中含有碳、氫、氧和其它元素，因而在討論氣化反應時總是以如下假定為基礎，即僅考慮煤炭中的主要元素碳，且氣化反應前發生煤的干餾和熱解。這樣一來，氣化反應主要是指煤中的碳和氣化劑中的氧氣、水蒸氣和氫氣的反應，也包括碳與反應物以及反應產物之間進行的反應。

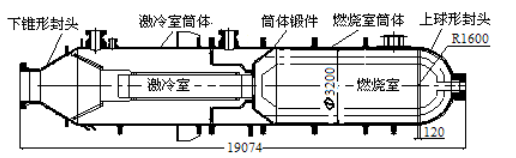

氣化爐結構圖
如圖1，氣化爐主要分為上部的燃燒室和下部的激冷室，上球形封頭、燃燒室筒體、筒體鍛件材料為耐熱鋼，激冷室腐蝕比較嚴重，所以內部堆焊。故氣化爐激冷室筒體采用復合鋼板。燃燒室氣化壓力在在2.7~?8.5MPa，預熱時溫度高達1300℃，操作時溫度在1000~1700℃，燃燒室爐內內襯耐火磚在高溫時會熔蝕，在受熱氣體和爐渣的沖刷下會逐漸變薄，甚至產生裂縫或者脫落，高溫氣體會透過耐火材料直接接觸爐壁，使得爐壁溫度異常升高，因此需要對氣化爐爐壁溫度進行有效監測。

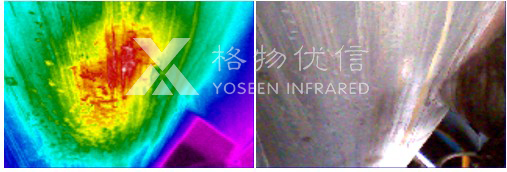

紅外熱像儀顯示下氣化爐磨損熱像圖
傳統的氣化爐溫度監測方式有表面熱電偶和表面溫度電纜，表面熱電偶需要事先在爐壁上感興趣點焊接熱電偶固件，獲取測溫點溫度信息，表面溫度電纜是沿著爐壁進行纏繞，需要焊接電纜固定螺栓，可獲取電纜路徑上溫度信息。這兩種測溫方式都只能獲取部分爐壁的溫度信息，不能獲取全部爐壁的溫度信息，而紅外熱像儀可以做到這點。
紅外熱像儀采用非接觸測溫方式，可以遠距離獲取測溫對象的全局溫度信息，并具有不受可見光影響、全天候、實時、精準測溫等優勢，可以安裝到氣化爐周?chē)匿摿骸㈣F欄桿等位置。由于氣化爐是圓柱體，因此想全面檢測爐壁表面，至少需要三臺熱像儀進行檢測。紅外熱像儀一般工作溫度在-10~50℃，如果周?chē)h(huán)境超出工作溫度范圍，需要加裝降溫裝置。
