生產物料間可能存放一些危險物，危險物是指例如國家危險物名錄或者根據國家規定的危險物鑒別標準和鑒別方法認定具有危險特性的物。危險物具有各種毒性、腐蝕性、易燃性、爆炸性等，容易對生態環境以及人體安全造成嚴重危害的有毒有害物質，對于危倉庫內的有毒有害物質的管理以及監控變得十分重要。物料間不同于一般倉庫，人員在進行倉庫視察過程中很難發現隱藏的危險，例如貨物積壓導致的溫度升高、易燃氣體泄露以及腐蝕性物質的滲漏等這些情況。如果人體長時間進入危倉庫，則可能造成無法逆轉的損害，屬于高風險作業，同時企業也承擔著巨大的風險，對此投入的人力物力也將花費巨大。
目前，紅外熱成像技術已日趨成熟，測溫精度已經能達到±2℃，對危倉庫的料進行溫度監視，可清晰反饋因料積熱而發生的溫度異常變化，對中控室人員進行遠程報警，可及時進行處理防止火災事故的發生。紅外熱像儀的使用可有效減少人員成本以及對人體造成的損害，更重要的是可以提前預警火災、料泄露等事故，防患于未然。
1.2需求分析
物料間大多存放一些可在常溫環境下自行分解成有毒有害物質的料，這些料在空氣中易自燃，在存儲過程中如果發生意外會立即造成大規模環境污染，并且在遇到明火或者溫度過高時則會導致巨大的火災安全隱患。基于此問題的考慮，能夠及時發現可能存在的安全隱患，對人員提前預警，及時處理隱患，則可以在很大程度上避免安全事故的發生。根據安全管理要求：
風險預警與火災報警：實時全景監控與高靈敏度特點，可對高溫實現快速報警；
非接觸測溫，不影響電力設備正常工作；
報警日志：報警記錄與圖像同步存儲系統；
所有采集點視頻圖像可全程或報警觸發錄像存儲，并可以對以往的歷史圖像進行查詢和回放；
電源供給在全天候的環境下，保證系統不間斷供應；
熱成像防火預警監控系統設計
2.1系統概述
物料間在線監控系統由網絡傳輸系統、視頻數據存儲系統、遠程監控管理系統、監控中心顯示系統等構成。實現監控中心對前端進行遠程集中監控和管理，同時能夠將圖像監控及分析與自動報警識別，并通過數字傳輸網絡實現對危、料倉庫智能監測的數據采集、分析、高溫點定位、自動報警等功能。
2.2監控系統
監控中心主要由軟件組成，是系統功能和管理上的一個組織。由于視頻信號和控制信號已全部接入以太網，以太網內任一臺計算機，可通過權限控制的方式實現監控。區域監控中心與前端監控系統之間的遠程紅外圖像實時傳輸的實際帶寬低，在保證實時性和圖像質量的前提下，系統采用新技術減少帶寬資源的占用。
在監控中心可實時監視各監控點的所有圖像信息，溫度分析，溫度實時監控信息，完成遠程紅外圖像的實時顯示、監控、存儲、分析、處理報告等功能。在監控中心可實時監視多路紅外圖像信息并實現一機同屏同時監視;監控中心和多臺終端可以同時監控任一監控點。
2.3?熱像防火預警監控系統:
此系統是綜合溫感與圖像視頻技術，是目前最先進的防火預警系統，也是未來安防與防火系統的發展趨勢。
優勢：①風險預警與火災報警：實時全景監控與高靈敏度特點，可對火災實現快速報警，通過檢測目標表面的異常高溫熱輻射，可實現火災事前預警，防患于未“燃”，探測器響應特殊的紅外波段，完全不受光線干擾，全天候保證復雜場景下的報警準確性； 不影響作業，不中毒，免維護：純物理方法測溫，非接觸，不影響危搬運、裝卸，免維護，壽命長，低成本，長壽命，高可靠性；
②報警可視化：與圖像視頻系統進行融合，具備同時輸出熱像與圖像視頻雙功能，提供熱像和可見光雙視頻，對于潛在風險，熱像系統提前預警，并通過聲光報警提醒值班員做出及時反應，視頻系統協助值班員迅速定位報警點，提前化解風險；自上世紀 90 年代紅外熱像由軍用技術面向民用開放以來，已經在包括設備檢測、火災預警等多個領域成功應用，實踐證明這項技術同樣可以在危險物儲存領域成功應用，并能滿足物料間消防預警的特殊需求。
③紅外熱像測溫是基于黑體理論在紅外輻射區的應用發展起來的一種非接觸式測溫技術。任何絕對零度以上的物體都可以向外輻射紅外能量，紅外熱像儀是一種被動接收被測物體向外輻射的熱能，將這種熱能轉化成溫度數據的圖像儀器。
紅外熱像儀具有效探測距離遠、反應靈敏、溫度準確率高、大范圍全覆蓋實時監控，以及可以與消防系統聯動等特性，可以針對每個區域單純設置不同預警溫度與聯動溫度。基于紅外熱像儀的這些特性和功能，紅外熱像技術可以成功應用于對危儲存的防火預警監控。又隨著物聯網與互聯網技術發展，紅外熱像系統在物料間防火預警監控的功能得到進一步完善與強化。
三、熱成像防火預警方案設計
3.1監控對象

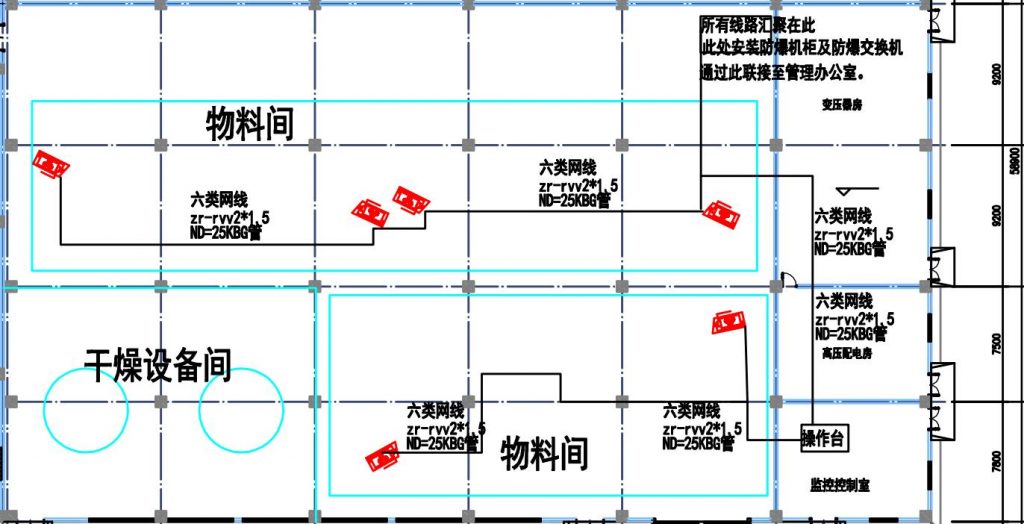

根據現場選址，在物料間安裝6臺雙光防爆設備

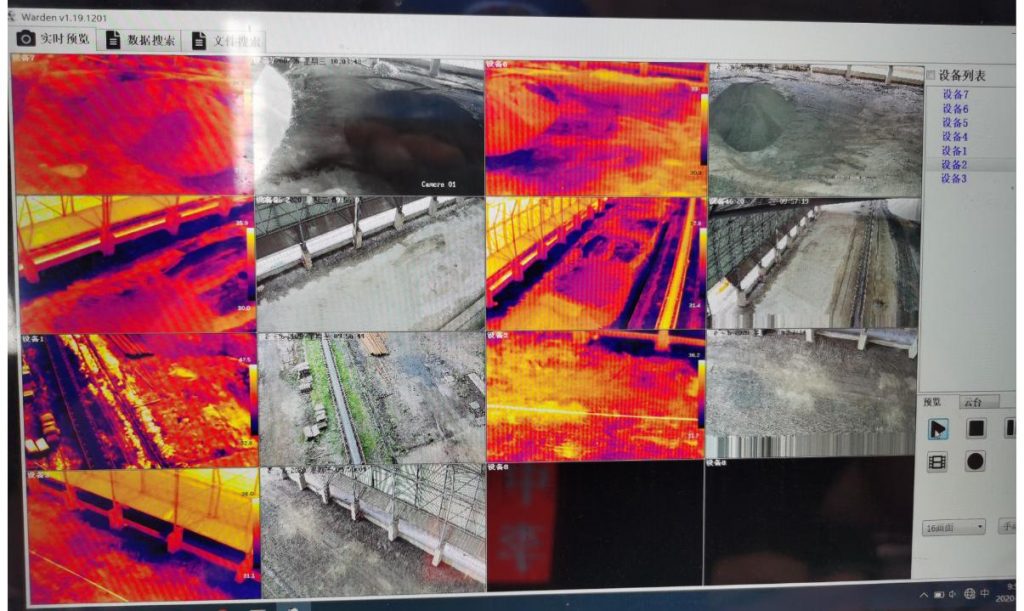

監測效果圖片：
3.2系統功能
防火預警監控系統對監控對象進行 24 小時實時在線監控，不間斷地對視場內監控對象進行溫度分析。根據現場危分類儲存和擺放區域，在顯示器上將視場可有針對的做多個區域劃分，并可以對每個區域設置多級的消防預警閥值（預警閥值可根據現場需要自行設置或者調整）。
當視場內溫度達到一級報警值時，系統會發出聲光報警并借助紅外視場和可視視場快速定位報警點位置，提醒現場人員發現溫度異常點，進行報警確認核實。
當系統監測到溫度繼續升高到二級報警閥值時，系統會發出二級報警，此時表明溫度較高，視場內報警點處于高風險狀態，值班人員應立即對視場內高溫物體或者潛在危險源進行處理或者搬移倉庫，在火災6 發生前提前處理危險隱情。
當視場內溫度達到三級報警閥值時，系統默認沒有現場人員對潛在危險源進行處理或者搬移，極有可能隨時發生火災，此時系統自動與消防系統進行聯動，系統會對現場電磁閥發出開關信號，打開電磁閥，并實施滅火動作，對此區域進行噴水降溫或者噴泡沫隔絕空氣。
四、產品參數及尺寸
4.1紅外熱像儀型號及參數
| 特點/性能 | DS-ES1-2507-X384D300 |
| 紅外熱成像參數 | |
| 分辨率 | 384×288 |
| 熱靈敏度 | ≤50mk@25℃ |
| 幀頻 | 50Hz |
| 響應波段 | 8～14μm |
| 測溫范圍 | 推薦0-300℃/支持定制其他溫度范圍 |
| 鏡頭 | 推薦4mm廣角鏡頭/支持定制其他鏡頭 |
| 測溫方式 | 點測溫、區域測溫 |
| 溫度顯示 | 支持全局高低溫追蹤，全局平均溫度，點/線/多邊形等多種測溫模式，可添加多個測溫對象。所有測溫對象可獨立設報警閾值范圍，采樣周期，繪制歷史溫度曲線圖 |
| 調焦 | 定焦/支持鏡頭電動調焦，自動對焦 |
| 調色板 | 白熱，黑熱，鐵紅，彩虹等 |
| 視頻輸出 | 100M以太網，帶測溫區域顯示 |
| 可見光參數 | |
| 圖像分辨率 | 1920×1080 |
| 分辨率 | 200萬像素 |
| 傳感器類型 | 1/2.8″ Progressive Scan CMOS |
| 鏡頭 | 20倍光學變焦，f=4.7～94mm |
| 水平視角 | 61.4°～2.9°（廣角-望遠） |
| 近攝距 | 10mm～1500mm（廣角-望遠） |
| 業務功能 | 支持WEB配置，支持OSD；支持實時視頻傳輸，支持后端存儲回放；支持JPG抓圖，視頻錄制；支持統一客戶端遠程監控； |
| 網絡功能處理 | |
| 數據接口 | 100M網絡輸出 |
| 視頻處理 | H.264 |
| 網絡協議 | TCP/IP, HTTP, RTP, RTSP, ONVIF |
| 一般規范 | |
| 整機重量 | ≤25Kg |
| 交換機 | 內置交換機模塊后，單網線 |
| 出線方式 | 側出線 |
| 護罩材質 | 不銹鋼 |
| 承載方式 | 雙側載 |
| 視窗 | 納米雙面鍍膜鋼化玻璃、鍺玻璃 |
| 電源 | DC12V，整機功耗≤30W |
| 防爆認證 | Ex d IIC T6 Gb/Ex tD A21 IP68 T80℃ |
| 防護等級 | IP68。防爆、防塵、防水、防銹 |
| 工作溫度 | -20℃～45℃,濕度小于95% |
| 二次開發 | |
| 軟件支持 | 提供完善的可見光、紅外熱像的相關軟件或者SDK開發包（部分包含JAVA的開發包） |
